Bypass estático y bypass de mantenimiento en una UPS industrial

Una UPS industrial se compra para que la carga no se detenga. Sin embargo, la propia UPS necesita mantenimiento, puede recibir una sobrecarga o sufrir una falla interna. El bypass de la UPS existe para conservar la continuidad en esas situaciones, pero no todos los bypass cumplen la misma función.

La confusión habitual es tratar al bypass estático y al bypass de mantenimiento como si fueran dos nombres para el mismo elemento. El primero es una transferencia electrónica que actúa en la operación del equipo. El segundo crea un camino mecánico que permite aislarlo para trabajar. Entender esta diferencia es indispensable al comprar una UPS industrial ABB, preparar su unifilar o contratar el mantenimiento.

¿Qué es el bypass de una UPS?

En operación normal, una UPS on-line de doble conversión recibe energía de la red, la convierte a continua y vuelve a generar una salida alterna estable mediante el inversor. Las baterías se conectan al enlace de continua y sostienen el inversor cuando desaparece la red. Esa ruta es la que acondiciona la energía y mantiene la carga respaldada.

El bypass es una ruta alternativa que evita parte o la totalidad de esos componentes de potencia. Cuando la carga pasa a bypass, normalmente queda alimentada desde una fuente alterna de red. Esto mantiene continuidad mientras esa fuente está disponible, pero la carga deja de recibir la misma protección que tenía sobre el inversor.

Bypass estático: respuesta automática de la UPS

El bypass estático forma parte de la UPS. Utiliza semiconductores para transferir la carga entre la salida del inversor y la fuente de bypass con gran velocidad. Puede actuar automáticamente ante una sobrecarga que supera la capacidad temporal del inversor, una falla interna o determinadas condiciones de salida. En muchos equipos también puede solicitarse desde el panel como paso previo a una intervención.

Para que la transferencia sea posible sin interrupción, la fuente de bypass debe estar dentro de las ventanas de tensión y frecuencia configuradas, y el inversor debe estar sincronizado con ella. Si esas condiciones no se cumplen, el equipo puede bloquear la transferencia o ejecutarla con una interrupción, según el modelo, la falla y la prioridad configurada entre continuidad y calidad de energía.

El bypass estático no aísla físicamente toda la UPS. Aunque el inversor deje de alimentar la carga, distintos circuitos internos pueden permanecer energizados. Por eso no reemplaza a un bypass de mantenimiento cuando hay que abrir el equipo, cambiar componentes o retirarlo de servicio.

Bypass de mantenimiento: aislar la UPS sin apagar el proceso

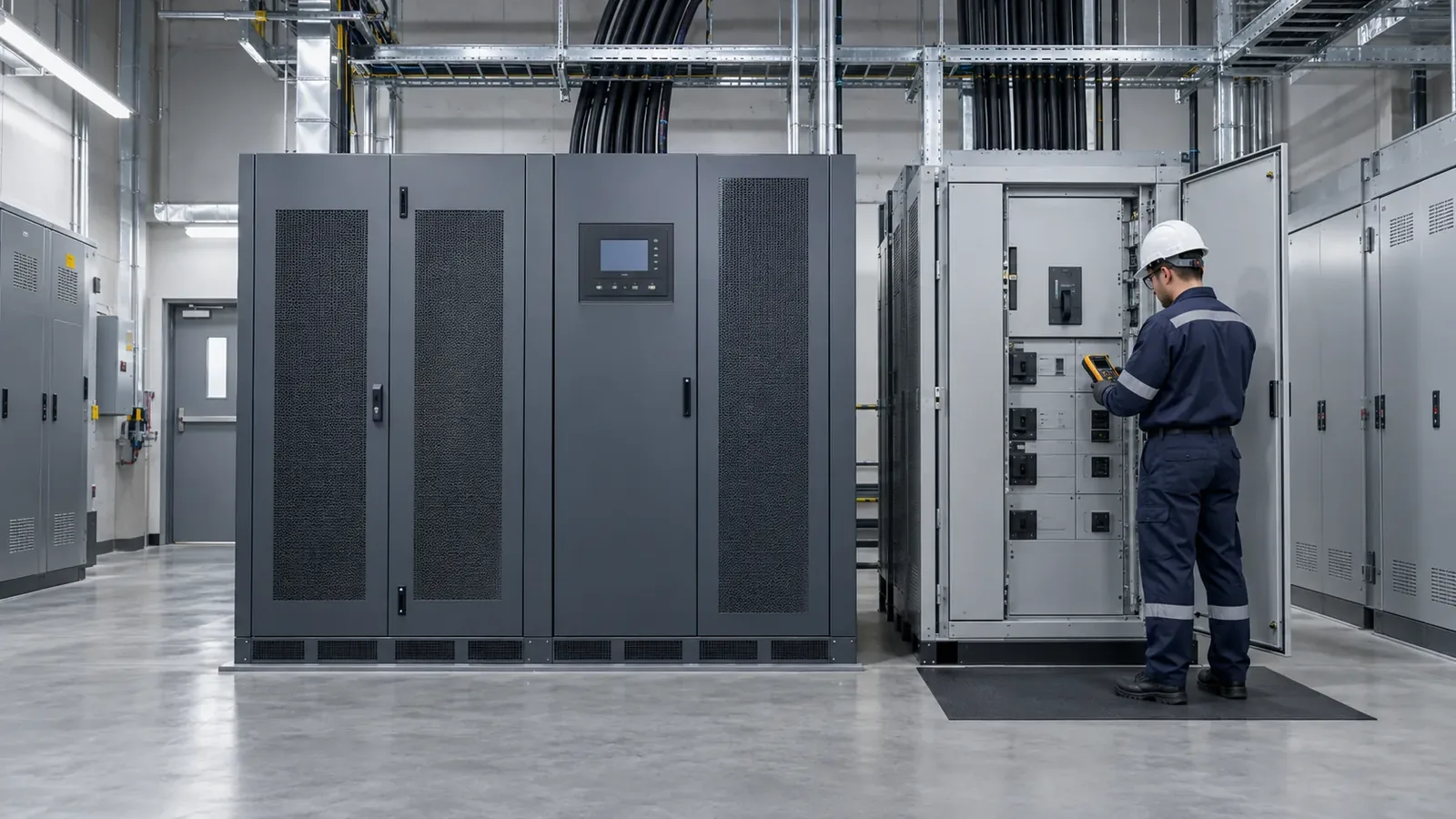

El bypass de mantenimiento es un camino mecánico que conecta la fuente alternativa directamente con la carga. Puede estar integrado al gabinete o instalado externamente en un tablero independiente. Su objetivo es que el UPS pueda quedar aislado de entrada y salida mientras el proceso continúa alimentado por la red.

La versión externa ofrece la mayor independencia: bien diseñada, permite desenergizar o incluso reemplazar el gabinete completo sin modificar la alimentación de la carga. Esto resulta especialmente importante en data centers, hospitales, telecomunicaciones, procesos continuos, minería y Oil & Gas, donde coordinar una parada solo para mantener la UPS puede ser inviable.

Que una UPS incluya una llave de bypass interna no significa automáticamente que todas sus partes queden aisladas. El alcance depende del esquema del fabricante. Antes de aprobar la instalación hay que confirmar qué elementos siguen con tensión y si es posible trabajar o reemplazar el equipo completo con la carga operativa.

Bypass estático vs. bypass de mantenimiento

¿La carga sigue protegida cuando está en bypass?

No con el mismo nivel. En bypass la energía evita el rectificador y el inversor, de modo que la carga depende directamente de la calidad y continuidad de la fuente alternativa. Si esa red tiene una variación, un microcorte o una interrupción, las baterías normalmente no pueden sostener la salida mientras permanece cerrado el camino mecánico de mantenimiento.

Esto no vuelve inseguro al bypass: lo convierte en un estado operativo con un riesgo diferente. La ventana debe planificarse como cualquier intervención sobre energía crítica. Conviene revisar estabilidad de red, pronóstico de trabajo, disponibilidad del grupo electrógeno, estado de protecciones y plan de retorno antes de iniciar.

Cuándo se necesita un bypass externo

No todos los proyectos exigen la misma arquitectura. Un bypass externo cobra especial valor cuando:

• La carga no admite una parada durante el mantenimiento preventivo de la UPS.
• Se necesita retirar o reemplazar el equipo completo manteniendo energizado el tablero crítico.
• El bypass interno no aísla todos los componentes sobre los que se trabajará.
• La UPS está lejos del tablero y conviene que las maniobras y el aislamiento queden concentrados en un punto accesible.
• La política de seguridad exige posiciones claramente identificadas, enclavamientos o posibilidad de bloqueo.
• Se prevé una ampliación, migración o recambio futuro del sistema.

La decisión no debe tomarse después de comprar la UPS. El bypass condiciona el unifilar, las protecciones, el cableado, la selectividad y el espacio del tablero. Incorporarlo desde la ingeniería evita improvisar una alimentación provisoria cuando llega la primera intervención importante.

Tres configuraciones habituales

El bypass interno ocupa menos espacio, pero su manual debe confirmar qué partes quedan aisladas. El tablero externo crea un camino independiente y es la alternativa más clara cuando se quiere reemplazar la UPS completa sin cortar la carga. En sistemas paralelos, además, se verifican la capacidad del bypass común, el aislamiento de cada unidad y la potencia que queda disponible al retirar un módulo o gabinete.

Cómo se realiza una transferencia segura

La secuencia exacta cambia entre marcas, modelos y unifilares, pero el principio general es siempre el mismo: comprobar que la fuente de bypass es apta, llevar la carga al bypass estático cuando el procedimiento lo requiere, cerrar el camino mecánico, verificar el flujo de energía y recién entonces aislar las entradas, la salida y las baterías que correspondan.

El retorno exige el orden inverso y una nueva verificación de sincronismo antes de devolver la carga al inversor. Saltar una confirmación, operar una llave equivocada o abrir el bypass mecánico antes de que la UPS esté preparada puede provocar exactamente el corte que se intentaba evitar.

Los manuales de ABB advierten que estas operaciones deben ser realizadas por servicio del fabricante o agentes certificados y que, en bypass de mantenimiento, la carga queda alimentada por red y ya no está protegida por la UPS. Ese criterio se aplica en nuestros trabajos de servicio técnico de UPS multimarca: procedimiento del modelo, unifilar del sitio, verificación eléctrica y registro de cada maniobra.

Errores frecuentes con el bypass

• Confundir bypass estático con aislamiento: la carga puede estar fuera del inversor y aun existir tensión peligrosa dentro de la UPS.
• No verificar la fuente alternativa: si está fuera de tolerancia, la transferencia puede bloquearse o dejar la carga expuesta.
• Olvidar las baterías: abrir entrada y salida no elimina la energía almacenada en el bus de continua.
• Usar el bypass como modo permanente: se pierde la protección para la que se instaló el sistema.
• No rotular ni enclavar: una operación ambigua aumenta el riesgo de cerrar caminos incompatibles.
• No ensayar el procedimiento: descubrir una llave trabada o un diagrama desactualizado durante una urgencia deja poco margen de corrección.

Checklist para revisar su instalación

Antes del próximo mantenimiento, conviene poder responder estas preguntas:

1. ¿El unifilar identifica por separado bypass estático, bypass mecánico, entrada, salida y baterías?
2. ¿El bypass de mantenimiento permite aislar todo lo que el técnico necesita intervenir?
3. ¿Las llaves tienen rótulos, enclavamientos y puntos de bloqueo adecuados?
4. ¿La fuente de bypass soporta la carga y está coordinada con las protecciones?
5. ¿Existe un procedimiento específico del sitio, consistente con el manual del fabricante?
6. ¿El personal de planta sabe que en bypass la carga puede quedar sin batería ni acondicionamiento?
7. ¿Hay un plan de contingencia si la red falla durante la ventana de trabajo?

Si alguna respuesta es dudosa, conviene resolverla antes de la maniobra. Nuestra guía sobre cada cuánto hacer mantenimiento a una UPS desarrolla la periodicidad de estas revisiones.
