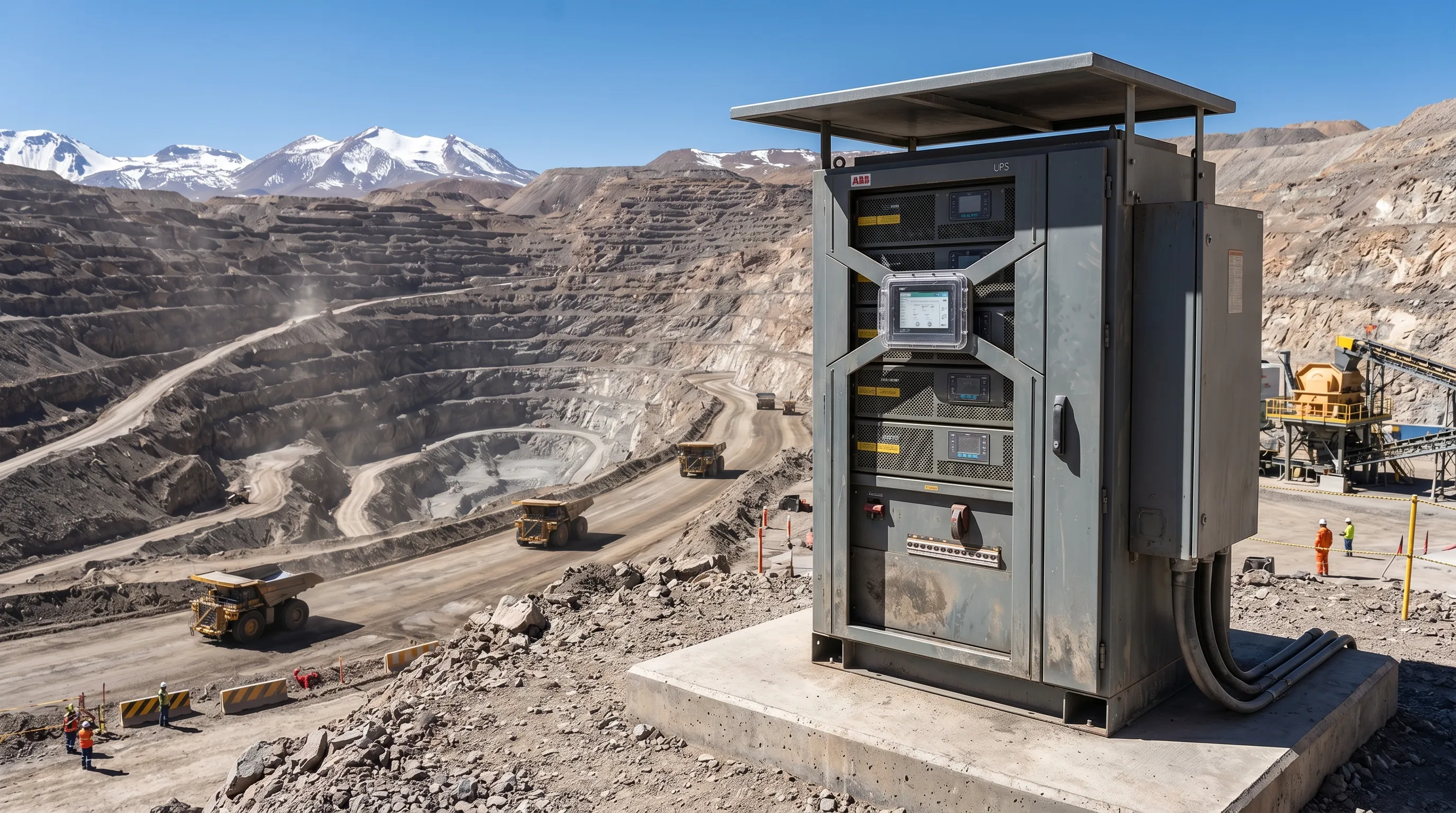

La Cordillera de los Andes alberga algunos de los proyectos de oro, plata y el famoso "Triángulo del Litio" más grandes del mundo. Pero instalar infraestructura de energía ininterrumpida para minería a 3.000 o 4.000 metros sobre el nivel del mar trae consigo leyes de la física que los ingenieros no pueden ignorar.
Comprar una UPS basándose únicamente en la etiqueta de potencia nominal (kW) es uno de los errores más costosos en el diseño de plantas mineras. A continuación, explicamos por qué.
El problema de la baja densidad del aire (Física Térmica)
A mayor altitud, la presión atmosférica disminuye y el aire se vuelve menos denso. Esto genera dos problemas críticos y silenciosos en la electrónica de potencia de gran escala:
- Pérdida de capacidad de refrigeración: Los ventiladores de la UPS están diseñados para mover un volumen específico de aire. Al ser el aire menos denso en la puna, los disipadores de los transistores IGBT absorben menos calor. El equipo se sobrecalienta mucho más rápido que si estuviera funcionando a nivel del mar.
- Reducción de la rigidez dieléctrica: El aire fino es un peor aislante eléctrico (Ley de Paschen). Esto significa que la distancia de seguridad entre los componentes internos de las placas se vuelve insuficiente, aumentando drásticamente el riesgo de arcos eléctricos (chispazos) y cortocircuitos internos.
El Factor de Derateo (Derating): ¿Qué es y cómo se calcula?
Para evitar que el equipo colapse térmicamente, normativas internacionales (como la IEC 62040-3) exigen aplicar un factor de derateo. El derateo es, simplemente, la reducción deliberada de la potencia máxima que se le puede exigir a la máquina.
Como regla general y estándar en la industria para equipos ABB, un sistema UPS entrega el 100% de su potencia sin problemas hasta los 1.000 metros sobre el nivel del mar (msnm).
Fórmula estándar de sobredimensionamiento
Por cada 1.000 metros adicionales por encima del nivel de referencia (1.000 m), la capacidad de carga nominal del UPS debe reducirse aproximadamente un 10% (o un 1% por cada 100 metros).
Ejemplo de Tabla de Derateo de Potencia
Veamos cómo se comporta un equipo comercial de 100 kW nominales a medida que ascendemos en un yacimiento:
| Altitud (msnm) | Coeficiente de Derateo | Potencia Real Útil |
|---|---|---|
| 0 - 1.000 m | 1.00 (100%) | 100 kW |
| 2.000 m | 0.90 (90%) | 90 kW |
| 3.000 m | 0.80 (80%) | 80 kW |
| 4.000 m | 0.70 (70%) | 70 kW |
Conclusión del cálculo: Si usted tiene una carga crítica real de 80 kW para su sala de control en una mina a 4.000 metros de altura, no puede comprar una UPS de 80 kW ni de 100 kW (ya que a esa altura solo rendirá 70 kW). Necesitará sobredimensionar la compra adquiriendo un equipo de al menos 120 kW para que opere dentro del margen de seguridad térmica.
El otro enemigo silencioso: Polvo conductivo y Litio
Además de la altura, los yacimientos mineros (especialmente en el procesamiento de carbonato de litio) presentan atmósferas con partículas en suspensión extremadamente finas y salinas. El polvo conductivo es letal para la electrónica.
Por esto, al dimensionar la UPS no solo se debe calcular la potencia, sino exigir gabinetes con grado de protección IP42 o superior, filtros de aire intercambiables (dust filters) y placas electrónicas tropicalizadas (Conformal Coating) para evitar la corrosión prematura.
El derateo por temperatura: el que casi nadie calcula
La altura es el factor más conocido, pero no viaja solo. Los equipos de electrónica de potencia declaran su potencia nominal a una temperatura ambiente de referencia, típicamente 25 °C. Por encima de ese valor aparece un segundo derateo, independiente del de altitud.
En una sala eléctrica de yacimiento esto es la norma, no la excepción: contenedores metálicos con sol directo, aire acondicionado que trabaja al límite justamente porque el aire fino también refrigera peor del lado del equipo de clima, y puertas que se abren y cierran todo el día.
Los dos derateos se multiplican, no se eligen
Este es el error de cálculo más caro y más frecuente. Si el equipo pierde 30 % por altitud y otro 10 % por temperatura, la potencia útil no es el 70 % ni el 90 %: es aproximadamente 0,70 × 0,90 = 63 %. Un UPS de 100 kW nominales entrega unos 63 kW reales en esa sala. Quien dimensionó mirando solo la tabla de altura se queda corto por un margen que no se recupera con ajustes.
Potencia útil combinada de un equipo de 100 kW nominales
| Altitud | Sala a 25 °C | Sala a 35 °C | Sala a 40 °C |
|---|---|---|---|
| 1.000 msnm | 100 kW | 95 kW | 90 kW |
| 2.000 msnm | 90 kW | 86 kW | 81 kW |
| 3.000 msnm | 80 kW | 76 kW | 72 kW |
| 4.000 msnm | 70 kW | 67 kW | 63 kW |
Los valores son orientativos y sirven para entender la magnitud del problema en la etapa de anteproyecto. El cálculo definitivo se hace siempre con las curvas del fabricante para el modelo puntual, porque cada familia de equipos tiene su propio comportamiento térmico.
Las baterías en la puna: el frío manda
El banco de baterías merece su propio análisis, porque responde a variables distintas a las del UPS. La altitud casi no lo afecta; lo que lo afecta es el clima que viene con la altitud.
- El frío reduce la capacidad disponible. Es un efecto reversible pero inmediato: a 0 °C una batería de plomo-ácido puede entregar alrededor del 80 % de su capacidad nominal, y bastante menos si la temperatura sigue bajando. En la puna, donde la amplitud térmica diaria supera con facilidad los 25 °C, el banco que se probó a la tarde puede rendir mucho menos de madrugada.
- El calor no baja la capacidad, acorta la vida. Como referencia habitual del sector, cada 10 °C por encima de los 20-25 °C de referencia puede reducir a la mitad la vida útil esperada del banco.
- La consecuencia práctica es contradictoria: el banco se dimensiona con la temperatura mínima del sitio, porque es la que define si va a haber autonomía suficiente cuando corte la red, pero se climatiza pensando en la máxima, que es la que define cuántos años va a durar.
Es una de las razones por las que en yacimiento se evalúa seriamente el litio: tolera mejor la temperatura, ocupa menos y pesa menos, algo nada menor cuando cada kilo hay que subirlo por camino de montaña. Lo desarrollamos en baterías de litio vs. plomo-ácido y en la nota sobre cuánto duran realmente las baterías de un UPS.
Qué se conecta al UPS y qué no
Sobredimensionar por altura sale caro, así que conviene revisar antes qué carga entra de verdad al equipo. En una operación minera la lista corta suele ser:
- Sala de control y sistema SCADA: la prioridad número uno. Perder visibilidad del proceso es más grave que detenerlo de forma ordenada.
- PLCs y controladores de planta, que ante un corte sucio pueden quedar en estado indefinido y obligar a una parada larga de rearranque.
- Comunicaciones y enlaces satelitales, únicos vínculos con el exterior en sitios aislados.
- Iluminación de emergencia y sistemas de seguridad, que en interior mina son directamente vitales.
- Instrumentación crítica y sistemas de detección de gases.
Lo que casi nunca corresponde poner en el UPS son las cargas de fuerza motriz: bombas, cintas transportadoras, molinos y compresores. Esas cargas van al grupo electrógeno, porque respaldarlas con baterías multiplicaría el banco sin un beneficio operativo real. Para definir cuántos minutos hacen falta en cada caso, vale la lógica de la nota sobre cómo calcular la autonomía de un UPS.
Red débil y generación propia
Muchos yacimientos están en punta de línea, a decenas de kilómetros del último punto firme del sistema, o directamente funcionan con generación propia. Esto cambia el problema: el UPS deja de ser un seguro contra cortes esporádicos y pasa a trabajar todos los días contra una red inestable.
En ese escenario aparecen tres exigencias adicionales:
- Ventana de entrada amplia, para que el equipo tolere variaciones de tensión y frecuencia sin pasar a batería a cada rato. Cada transferencia innecesaria consume ciclos del banco.
- Compatibilidad con grupo electrógeno. Un UPS que exige demasiada calidad de frecuencia puede rechazar la salida del grupo justo cuando más se lo necesita. La regla práctica del sector es sobredimensionar el generador respecto de la potencia del UPS y verificar la compatibilidad en la etapa de proyecto, no en la puesta en marcha.
- Bajo THD de entrada, porque una carga distorsionante castiga al generador y al resto de la instalación. La tecnología trifásica moderna con rectificador IGBT resuelve bien este punto.
Errores frecuentes al dimensionar en altura
| Error | Qué termina pasando |
|---|---|
| Comprar por la etiqueta de kVA | El equipo trabaja permanentemente sobrecargado y se dispara por temperatura en el peor momento del año. |
| Aplicar un solo derateo | Se calcula la altura y se ignora la temperatura de sala. La potencia real queda entre un 5 % y un 10 % por debajo de lo previsto. |
| Dimensionar el banco a 25 °C | La autonomía medida en la puesta en marcha no se repite en la primera noche de invierno. |
| Ignorar el polvo | Placas sin tropicalizar y sin filtros: corrosión y fallas que aparecen mucho antes del fin de vida esperado. |
| No prever el acceso al servicio | Un repuesto crítico a 4.000 msnm puede significar días de planta detenida si no se planificó la logística. |
El factor logístico: mantenimiento a 4.000 metros
Un dimensionamiento correcto que no contempla cómo se va a mantener el equipo está incompleto. En yacimiento cada visita técnica implica traslado largo, habilitaciones de acceso, inducción de seguridad y ventanas de trabajo acotadas. Eso empuja tres decisiones de diseño desde el día uno:
- Arquitectura modular, que permite reemplazar un módulo de potencia sin bajar la planta, en lugar de esperar la reparación de un equipo monolítico. La comparación completa está en UPS modular vs. monolítico.
- Monitoreo remoto, para diagnosticar antes de subir y viajar con el repuesto correcto en la primera visita.
- Plan de mantenimiento con frecuencia definida, alineado con las paradas programadas de planta. La lógica está en cada cuánto hacerle mantenimiento a un UPS.
En Maxener el equipo técnico viaja a todo el país y visita de forma recurrente yacimientos en Neuquén, Mendoza, Córdoba y Jujuy. Ese trabajo en sitio es, en la práctica, la mejor fuente de datos para dimensionar el proyecto siguiente. Si le interesa el detalle del servicio, está en servicio técnico y en mantenimiento preventivo.
Resumen operativo
Dimensionar un UPS para minería de altura se reduce a cinco pasos en orden:
- Relevar la carga crítica real, no la suma de las etiquetas de todos los equipos de la sala.
- Aplicar el derateo por altitud según los msnm del sitio.
- Multiplicar por el derateo por temperatura de la sala en su peor mes.
- Dimensionar el banco de baterías con la temperatura mínima, y climatizarlo pensando en la máxima.
- Definir protección ambiental y plan de servicio antes de cerrar la compra, no después.
Saltear cualquiera de estos pasos no se nota en la puesta en marcha: se nota uno o dos años después, cuando el equipo se dispara por temperatura en el mes más caluroso o cuando la autonomía real resulta ser la mitad de la prometida.
Preguntas frecuentes
¿Cuánto hay que sobredimensionar un UPS por altura?
Como regla general, un UPS entrega el 100 % de su potencia hasta los 1.000 msnm y pierde alrededor de un 10 % por cada 1.000 metros adicionales. A 4.000 msnm un equipo de 100 kW nominales rinde cerca de 70 kW. Para cubrir una carga real de 80 kW a esa altura hay que comprar un equipo de al menos 120 kW. El derateo por altura además se suma al derateo por temperatura ambiente, no se elige el peor de los dos.
¿Por qué un UPS pierde potencia en altura?
Por dos motivos físicos simultáneos. El aire menos denso enfría peor: los ventiladores mueven el mismo volumen pero menos masa de aire, así que los disipadores de los IGBT evacúan menos calor. Y el aire fino aísla peor, según la ley de Paschen, por lo que las distancias internas entre componentes pierden margen y aumenta el riesgo de arco eléctrico.
¿Cómo afecta la altura a las baterías del UPS?
La altura en sí casi no afecta a la batería, pero el clima de altura sí. El frío reduce la capacidad disponible de forma temporal: a 0 °C una batería de plomo-ácido puede entregar cerca del 80 % de su capacidad nominal, y bastante menos por debajo de esa temperatura. El calor no reduce la capacidad pero acorta la vida útil. Por eso el banco se dimensiona con la temperatura mínima del sitio y se lo climatiza pensando en la máxima.
¿Qué grado de protección necesita un UPS en una mina?
En yacimientos con polvo en suspensión, y especialmente en plantas de carbonato de litio donde el polvo es salino y conductivo, se exige gabinete IP42 o superior, filtros de aire intercambiables y placas electrónicas tropicalizadas con conformal coating. Sin esas tres cosas la corrosión y el polvo conductivo acortan la vida del equipo muy por debajo de lo previsto.
¿Qué datos hacen falta para dimensionar un UPS en altura?
La altitud del sitio en msnm, las temperaturas mínima y máxima de la sala, la carga crítica real en kW con su factor de potencia, la autonomía objetivo, si hay grupo electrógeno y de qué potencia, la calidad de la red o de la generación propia, y las condiciones ambientales de polvo y salinidad. Con esos datos se calcula el derateo combinado y recién ahí se elige el equipo.
