En una subestación eléctrica, una planta de Oil & Gas o una central de telecomunicaciones hay una parte de la instalación que casi nunca se ve, pero de la que dependen los sistemas de protección, control y señalización: la corriente continua (CC). Y en el centro de ese sistema está el rectificador industrial. Si falla, se queda sin respaldo todo lo que mantiene segura y operativa la instalación.
Este artículo explica en lenguaje claro qué es un rectificador industrial, para qué sirve, en qué se diferencia de un UPS y qué hay que mirar para elegir el correcto.

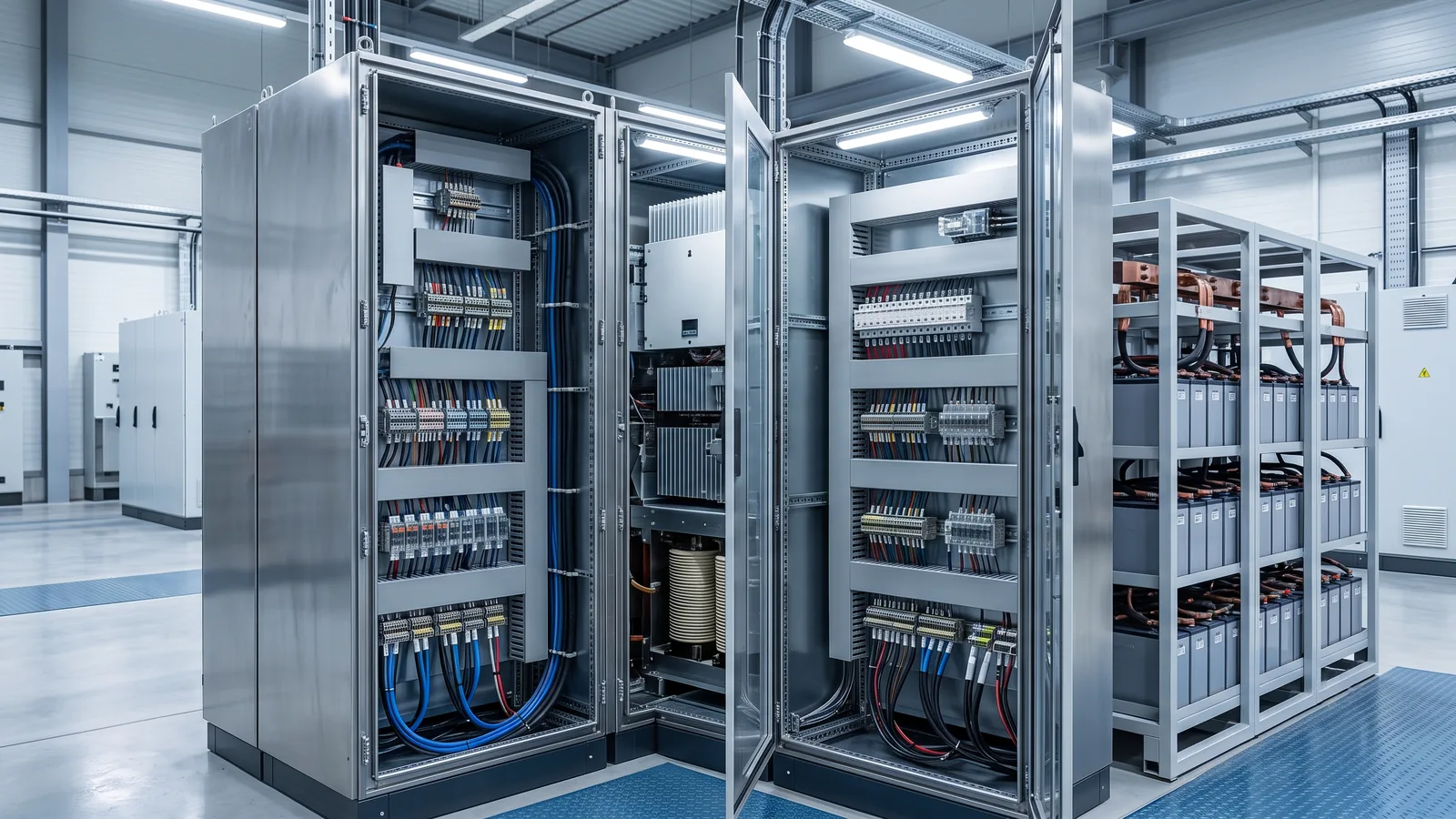

¿Qué es un rectificador industrial?
Un rectificador industrial es un equipo que convierte la corriente alterna (CA) que entrega la red en corriente continua (CC) estable y regulada. Cumple dos funciones a la vez:
- Alimentar la carga de CC de forma permanente: relés de protección, sistemas de control, señalización, alumbrado de emergencia, telecomunicaciones.
- Mantener cargado el banco de baterías que actúa como respaldo. Cuando se corta la red, esas baterías sostienen la carga sin interrupción.
Por eso al rectificador también se lo llama cargador de baterías industrial: en operación normal alimenta la carga y flota el banco; ante un corte, el banco toma la posta hasta que vuelve la energía. Es el equipo que garantiza que la parte "inteligente" de una subestación no se apague nunca.
Rectificador vs. UPS: no son lo mismo
Es la confusión más común. La diferencia es simple pero importante: un UPS entrega corriente alterna (CA); un rectificador entrega corriente continua (CC). Se elige uno u otro según cómo funcione la carga que hay que proteger.
| Aspecto | Rectificador industrial | UPS |
|---|---|---|
| Salida a la carga | Corriente continua (CC) | Corriente alterna (CA) |
| Cargas típicas | Protección, control, señalización, telecom | Servidores, PLCs, equipos de CA |
| Tensiones habituales | 24, 48, 110/125 VCC | 220/380/400 VCA |
| Sector típico | Subestaciones, Oil & Gas, ferrocarril | Data centers, industria, procesos |
En muchas instalaciones conviven los dos: un UPS industrial para las cargas de CA y un rectificador para el sistema de CC. Si necesita ubicar la diferencia con más detalle en el lado de CA, la guía de UPS industriales ABB lo complementa.
Las tensiones: 24, 48 y 110/125 VCC
Un rectificador se especifica, ante todo, por su tensión de corriente continua, que la define la carga y el banco de baterías:
- 24 VCC: control industrial, PLCs, seguridad electrónica, automatismos.
- 48 VCC: el estándar de telecomunicaciones y muchos sistemas de datos.
- 110 / 125 VCC: subestaciones eléctricas y sistemas de protección de potencia, donde se necesita mayor tensión para accionar interruptores y relés.
Elegir mal la tensión es el error más caro: obliga a rehacer el banco de baterías y la instalación de CC. Puede ver el detalle de tensiones y configuraciones en la página de rectificadores industriales de corriente continua.
El rectificador y las baterías son un sistema
Un rectificador no trabaja solo: forma sistema con su banco de baterías. Un rectificador sobredimensionado que carga demasiado rápido, o mal regulado, acorta la vida de las baterías. Por eso conviene dimensionar los dos juntos. Si el sistema de CC ya tiene años, revise también el estado del banco de baterías industriales.
Tipos de rectificadores y arquitecturas
No todos los rectificadores industriales están construidos de la misma manera. La tecnología se elige según la potencia, la criticidad, el espacio disponible y la estrategia de mantenimiento de la planta.
Rectificador tradicional o controlado
Los equipos basados en tiristores o SCR son una solución robusta para servicios industriales exigentes y corrientes elevadas. Suelen incorporar transformador, etapa rectificadora, filtros, control y alarmas dentro de un gabinete. Son equipos de gran vida útil, aunque normalmente ocupan más espacio y una intervención puede requerir detener el módulo afectado.
Rectificador modular de alta frecuencia
Utiliza módulos electrónicos conectados en paralelo. Permite ampliar corriente agregando módulos y, si el diseño lo admite, reemplazar uno sin apagar todo el sistema. Es una arquitectura especialmente útil cuando se busca facilidad de mantenimiento, crecimiento futuro o redundancia N+1.
N+1 no significa simplemente “tener dos equipos”
La redundancia se verifica sobre la corriente. Si la instalación necesita 40 A y cada módulo entrega 20 A, hacen falta dos módulos para sostener la carga y un tercero como reserva: tres módulos en total. Si uno falla, los otros dos conservan los 40 A necesarios sin perder alimentación.
Cómo dimensionar un rectificador industrial
El dimensionamiento parte de sumar dos corrientes, a la tensión del sistema:
- La corriente de la carga permanente de CC (lo que consumen protecciones, control, telecom).
- La corriente de recarga del banco, es decir, cuánta corriente hace falta para dejar las baterías a plena carga en un tiempo razonable después de un corte.
A eso se le agrega un margen de seguridad y, si la instalación es crítica, redundancia (dos rectificadores en paralelo para no depender de uno solo). Un dimensionamiento correcto evita que el equipo trabaje al límite y protege la inversión en baterías.
Ejemplo orientativo de dimensionamiento
Supongamos una carga permanente de 18 A y un banco de 200 Ah que debe recuperar su carga en unas 10 horas. Como primera aproximación, la recarga requiere alrededor de 20 A; sumados a la carga permanente dan 38 A. Al aplicar un margen del 20 %, el resultado se acerca a 46 A, por lo que el escalón comercial siguiente sería un rectificador de 50 A.
Este ejemplo sirve para entender la lógica, no para cerrar una ingeniería. La corriente final depende de la química de la batería, el régimen de carga admitido, la tensión de flotación, la simultaneidad de las cargas y el tiempo de recuperación exigido. También hay que verificar que, con un módulo fuera de servicio, la capacidad restante cumpla el criterio de disponibilidad del proyecto.
Datos necesarios para elegir sin sobredimensionar
- Tensión nominal de salida: 24, 48, 110 o 125 VCC.
- Corriente permanente y picos: consumos normales y maniobras de interruptores o contactores.
- Banco existente: química, cantidad de celdas, capacidad en Ah y antigüedad.
- Tiempo de recarga requerido: cuánto puede tardar el banco en volver a plena capacidad.
- Redundancia: sistema simple, dos equipos completos o módulos N+1.
- Entorno: temperatura, polvo, ventilación, altitud y grado de protección del gabinete.
- Integración: alarmas, contactos secos y protocolos de comunicación requeridos.
Dónde son críticos los rectificadores
Los sistemas de CC son especialmente críticos en los sectores donde trabajamos más fuerte:
- Oil & Gas: protección y control en instalaciones donde un fallo no es una opción. Ver soluciones para Oil & Gas.
- Minería: subestaciones y sistemas de control en sitios remotos y de altura. Ver soluciones para minería.
- Energía y utilities: subestaciones de transmisión y distribución con protección a 110/125 VCC.
Preguntas frecuentes
¿Qué es un rectificador industrial?
Es un equipo que convierte la corriente alterna de la red en corriente continua estable y regulada, para alimentar cargas de CC y mantener cargado un banco de baterías. Es el corazón de los sistemas de corriente continua en subestaciones, plantas y telecomunicaciones.
¿Cuál es la diferencia entre un rectificador y un UPS?
Un UPS entrega corriente alterna (CA); un rectificador entrega corriente continua (CC). El UPS protege equipos que funcionan en CA, mientras que el rectificador alimenta cargas de CC como protección, control, señalización y telecomunicaciones, y carga el banco de baterías de respaldo.
¿Qué tensiones de rectificador industrial existen?
Las más habituales son 24 VCC y 48 VCC (telecomunicaciones, control, seguridad) y 110/125 VCC (subestaciones, protección eléctrica). La tensión correcta la define la carga y el banco de baterías al que alimenta.
¿Cómo se dimensiona un rectificador industrial?
Se dimensiona sumando la corriente que consume la carga de CC más la corriente necesaria para recargar el banco de baterías en un tiempo determinado, a la tensión del sistema. Un buen dimensionamiento evita que el rectificador quede al límite y prolonga la vida de las baterías.
¿Qué significa redundancia N+1 en un rectificador?
Significa que el sistema tiene capacidad para alimentar toda la carga y recargar el banco aunque un módulo quede fuera de servicio. La redundancia debe comprobarse sobre la corriente necesaria: no alcanza con contar equipos si los módulos restantes no pueden sostener el consumo.
