Diseñar la infraestructura eléctrica de un Data Center, un hospital o una planta industrial implica tomar decisiones que afectarán el presupuesto y la confiabilidad operativa durante los próximos 15 años. Una de las disyuntivas más importantes para los ingenieros es la elección de la topología del Sistema de Alimentación Ininterrumpida (UPS).
Históricamente, la única opción viable para altas potencias era instalar gigantescos equipos de bloque único. Sin embargo, en la última década, la tecnología ha dado un salto cualitativo. En Maxener SRL analizamos a fondo las diferencias entre la arquitectura Monolítica tradicional y la topología Modular de última generación.
¿Qué es un UPS Monolítico?
Un UPS monolítico está compuesto por un solo bloque centralizado. Posee un rectificador masivo, un inversor masivo y una tarjeta de control principal que gobierna todo el equipo. Si usted necesita proteger una carga de 100 kW, compra un gabinete monolítico de 100 kW.
Sus ventajas: Son equipos extremadamente robustos (como la línea ABB PowerWave 33), tienen un costo inicial ligeramente menor por kilowatt y su huella física (footprint) suele ser compacta para capacidades fijas.
El problema del punto único de falla (SPOF): Al ser un solo bloque, si la placa de control o el inversor sufren un desperfecto, el equipo entero se transfiere a Bypass. Para lograr redundancia (N+1), se debe comprar e instalar una segunda UPS completa de 100 kW, duplicando el costo y el espacio utilizado.
¿Qué es un UPS Modular? (Arquitectura DPA)

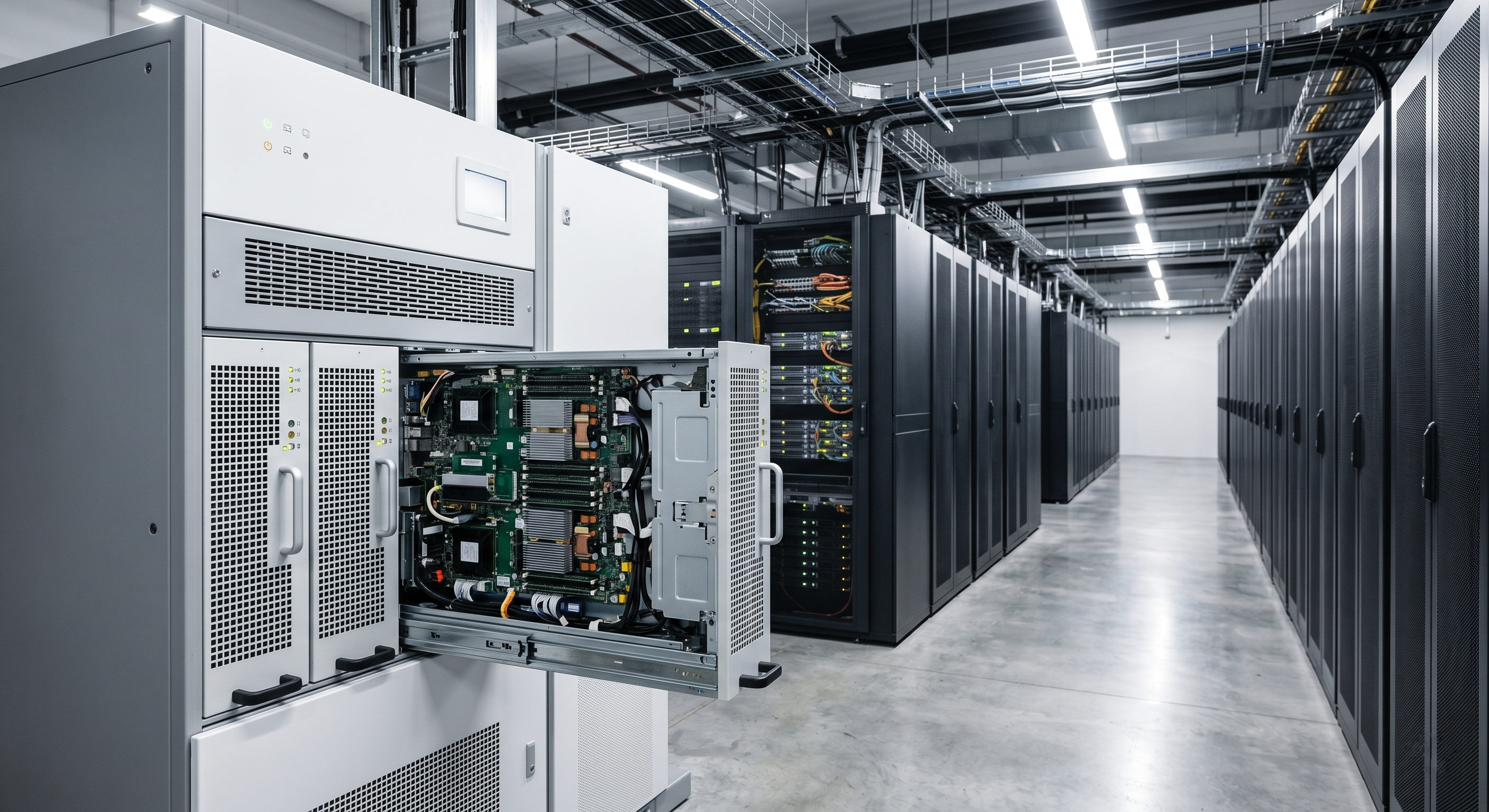

Un sistema modular fracciona la potencia. En lugar de un gran bloque, se utiliza un "chasis" o armario vacío donde se insertan pequeños módulos de potencia independientes. Para lograr 100 kW, el sistema podría usar cinco módulos de 20 kW trabajando en equipo. En Maxener proveemos e instalamos sistemas UPS modulares ABB para este tipo de proyectos.
Aquí es donde destaca la tecnología DPA™ (Decentralized Parallel Architecture) de ABB, presente en equipos como el DPA 250 S4. A diferencia de otros modulares del mercado, en la arquitectura DPA cada módulo es una UPS completa: tiene su propio rectificador, inversor, bypass estático y su propio "cerebro" (lógica de control).
Ventajas absolutas de la tecnología Modular DPA:
- Cero puntos únicos de falla: Si el "módulo 2" se quema, se aísla automáticamente del sistema. Los módulos restantes asumen su carga sin que la planta note absolutamente nada.
- Mantenimiento "Hot-Swap": El módulo dañado se puede extraer y reemplazar por uno nuevo con el equipo encendido y la carga crítica protegida. El MTTR (Tiempo Medio de Reparación) baja de horas a menos de 10 minutos.
- Escalabilidad "Pay-as-you-grow": Si su Data Center hoy necesita 50 kW, usted compra el armario y solo un módulo. Si en dos años suma más servidores y llega a 100 kW, simplemente compra un módulo extra y lo inserta como si fuera un cajón, sin obras eléctricas nuevas.
Tabla Comparativa para Toma de Decisiones
| Criterio Técnico | UPS Monolítico | UPS Modular DPA™ |
|---|---|---|
| Escalabilidad Futura | ✘ Rígida (Requiere reemplazar el equipo o comprar otro igual) | ✔ Dinámica (Se agregan módulos según la demanda) |
| Redundancia (N+1) | Requiere duplicar el sistema (100% de sobreinversión) | Solo requiere un módulo extra (Ej: 20% de sobreinversión) |
| Tiempo Medio de Reparación (MTTR) | Alto (Requiere desarmar el bloque, soldaduras, parada de planta) | ✔ Menos de 10 minutos (Hot-Swappable) |
| Eficiencia Energética inicial | Baja si está subutilizado | ✔ Muy alta (Los módulos trabajan en su punto óptimo) |
El impacto en el enfriamiento (OPEX)
Comprar una UPS monolítica de 200 kW "por las dudas" cuando su carga actual es de solo 40 kW es un error financiero. Un equipo sobredimensionado operando al 20% de su capacidad genera enormes pérdidas por ineficiencia en forma de calor. Usted terminará pagando miles de dólares extra anuales en facturas de electricidad solo para que el aire acondicionado enfríe una UPS que está casi vacía. El sistema modular soluciona este derroche adaptándose a la carga real.
El costo total de propiedad: lo que no se ve en la cotización
Comparar las dos arquitecturas por el precio de compra es el atajo más común y el que peor termina. Por kilowatt instalado, el monolítico casi siempre arranca más barato. El problema es que la cotización inicial es apenas una parte de lo que la instalación va a costar durante sus quince años de vida.
Hay cuatro partidas que rara vez aparecen en la comparación y que suelen invertir el resultado:
| Partida | Monolítico | Modular DPA™ |
|---|---|---|
| Inversión inicial | Se compra el 100 % de la potencia final desde el día uno | Se compra solo la potencia que hoy se usa, más el chasis |
| Energía y refrigeración | Penalización permanente si el equipo trabaja subutilizado | Cada módulo opera cerca de su punto óptimo |
| Ampliación | Equipo nuevo, obra eléctrica y parada programada | Se inserta un módulo más en el chasis existente |
| Reparación | Horas o días en bypass esperando repuesto | Minutos, con la carga siempre protegida |
La partida que más sorprende es la energética, porque no se paga de golpe sino todos los meses. Un UPS trabajando al 20 % de su capacidad tiene una eficiencia sensiblemente peor que uno al 60-70 %, y cada punto de eficiencia perdido se transforma en calor que después hay que sacar de la sala con más aire acondicionado. Se paga dos veces por el mismo error de dimensionamiento.
El riesgo que no se calcula: el costo de la hora caída
Antes de decidir la topología conviene responder una pregunta incómoda: ¿cuánto cuesta una hora de planta detenida? En un data center son servicios caídos y penalidades por SLA. En un hospital es un quirófano que no puede operar. En una planta de proceso continuo es materia prima perdida y un rearranque que puede llevar turnos enteros.
Ese número es el que vuelve comparables las dos arquitecturas. Si una hora de parada cuesta más que la diferencia de precio entre las dos opciones, la discusión técnica ya está resuelta: el sobrecosto del modular se paga con evitar un solo evento.
Disponibilidad no es lo mismo que confiabilidad
Un equipo monolítico moderno es muy confiable: falla poco. Pero la disponibilidad depende también de cuánto tarda en volver a servicio cuando falla. Con la misma frecuencia de falla, un sistema que se repara en diez minutos ofrece muchísima más disponibilidad anual que uno que queda en bypass tres días esperando un repuesto importado. Por eso el MTTR pesa tanto como el MTBF en el cálculo, y es justamente donde el modular saca la mayor diferencia.
El bypass: dónde queda la carga cuando algo falla
Cuando un UPS no puede seguir alimentando desde su inversor, transfiere la carga al bypass estático y la conecta directamente a la red. La carga sigue con energía, pero sin protección: durante ese lapso, cualquier corte llega sin filtro a los equipos críticos.
La diferencia entre las dos arquitecturas es qué tan seguido y por cuánto tiempo se llega a esa situación. En el monolítico, la falla de un componente principal manda todo el sistema a bypass hasta que llegue el técnico con el repuesto. En el modular, la falla de un módulo solo saca de servicio a ese módulo: si el sistema estaba dimensionado con redundancia, los restantes cubren la carga y nadie pasa por bypass.
Esto también vale para el mantenimiento programado. Muchas tareas que en un equipo monolítico exigen pasar a bypass de mantenimiento, en un modular se resuelven módulo por módulo sin exponer la carga.
Cuándo el monolítico sigue siendo la decisión correcta
Conviene decirlo con claridad, porque el modular no gana siempre. Un equipo de bloque único sigue siendo una buena elección en varios escenarios:
- Carga estable y conocida, sin plan de crecimiento. Si el consumo va a ser el mismo dentro de diez años, la flexibilidad del modular no se aprovecha.
- Presupuesto inicial ajustado con ventana de mantenimiento disponible. Si la planta puede parar un sábado, el MTTR alto deja de ser crítico.
- Instalaciones ya estandarizadas en una línea monolítica, donde mantener homogeneidad simplifica repuestos y capacitación del personal.
- Aplicaciones de potencia muy alta y constante, donde la robustez del bloque único está sobradamente probada, como la línea ABB PowerWave 33.
La pregunta útil no es cuál arquitectura es mejor en abstracto, sino cuál resuelve mejor este proyecto, con esta carga, este crecimiento previsto y esta tolerancia a la parada.
Cómo elegir en cinco preguntas
- ¿La carga va a crecer? Si la respuesta es sí o no se sabe, el modular protege la inversión.
- ¿Existe ventana de parada? Si no la hay, el hot-swap deja de ser un lujo.
- ¿Cuánto cuesta una hora caída? Es el número que decide si el sobrecosto se justifica.
- ¿Qué porcentaje de la potencia final se usa hoy? Por debajo del 50 %, un monolítico va a pasar años trabajando ineficiente.
- ¿Cuánto tarda un repuesto en llegar al sitio? En instalaciones remotas esto suele definir la decisión por sí solo, como explicamos en la nota sobre dimensionamiento de UPS en minería.
Migrar de monolítico a modular
La mayoría de los proyectos no parten de cero: hay un equipo instalado que está llegando al final de su vida útil. En esos casos la transición se planifica en etapas.
Primero se releva la carga real medida, que casi nunca coincide con la que se suponía al momento de la compra original. Suele ser bastante menor, y ese solo dato ya cambia el dimensionamiento. Después se define la potencia objetivo a diez años y se elige un chasis capaz de alojarla, aunque se instalen ahora solo los módulos necesarios. Finalmente se planifica la conmutación, que es el momento delicado: se hace con bypass externo de mantenimiento para que la carga nunca quede desprotegida.
Si el equipo actual todavía tiene vida por delante, quizás la decisión no sea reemplazarlo sino repararlo. Ese análisis está en reparar o reemplazar un UPS. Y si el punto débil son las baterías y no la electrónica, conviene revisar antes cuánto duran realmente las baterías.
Preguntas frecuentes
¿Qué diferencia hay entre un UPS modular y uno monolítico?
Un UPS monolítico concentra toda la potencia en un solo bloque: un rectificador, un inversor y una lógica de control única. Un UPS modular fracciona esa misma potencia en módulos independientes montados sobre un chasis común. En la arquitectura DPA de ABB cada módulo es un UPS completo, con su propio rectificador, inversor, bypass estático y control, por lo que no existe un punto único de falla compartido.
¿Cuándo conviene un UPS modular y cuándo uno monolítico?
El modular conviene cuando la carga va a crecer, cuando la continuidad es crítica y no hay ventana de parada para reparar, o cuando hoy se usa solo una fracción de la potencia final prevista. El monolítico sigue siendo razonable cuando la carga es estable y bien conocida, cuando el presupuesto inicial manda y existe una ventana de mantenimiento programada, o cuando ya hay una instalación monolítica en servicio que se quiere ampliar de forma homogénea.
¿Qué significa hot-swap en un UPS modular?
Es la posibilidad de extraer un módulo de potencia y colocar otro con el sistema funcionando y la carga crítica protegida. El módulo con falla se aísla solo y los restantes asumen su parte. En la práctica lleva el tiempo medio de reparación de varias horas, o de días si hay que esperar un repuesto, a menos de diez minutos, sin programar una parada de planta.
¿Cuánto cuesta la redundancia N+1 en cada arquitectura?
En un sistema monolítico la redundancia obliga a instalar un segundo equipo completo: para 100 kW redundantes hay que comprar 200 kW, es decir un 100 % de sobreinversión, más el espacio y el tablero asociados. En un sistema modular alcanza con sumar un módulo por encima de lo necesario: con módulos de 20 kW, la redundancia sobre 100 kW cuesta cerca de un 20 % adicional.
¿Un UPS sobredimensionado consume más energía?
Sí. La eficiencia de un UPS cae cuando trabaja muy por debajo de su potencia nominal, y esas pérdidas se disipan como calor que después hay que extraer con aire acondicionado. Un equipo funcionando al 20 % de carga paga doble: consume más por la ineficiencia y obliga a refrigerar más. Un sistema modular evita el problema porque se instalan solo los módulos necesarios y cada uno trabaja cerca de su punto óptimo.
