A simple vista, todas las fuentes de alimentación ininterrumpida (UPS) parecen hacer exactamente lo mismo: proveer energía de respaldo mediante baterías cuando se corta el suministro de la red pública. Sin embargo, en el ámbito industrial y corporativo, la forma interna en que estos equipos procesan y filtran esa energía marca la diferencia entre una operación continua y estable, o una falla catastrófica en PLCs, servidores de bases de datos y equipamiento médico sensible.
A la hora de dimensionar un proyecto, los ingenieros se enfrentan a dos topologías principales: Line-Interactive (Interactiva) y On-line Doble Conversión (VFI). A continuación, analizamos a fondo ambas arquitecturas.
Tecnología Line-Interactive: Ideal para el hogar, riesgosa en la planta
La tecnología Line-Interactive es la más común en UPS residenciales y para pequeñas oficinas. Estos equipos funcionan monitoreando constantemente la línea eléctrica pública. Si el voltaje sube o baja (sags y swells), utilizan un regulador automático de voltaje (AVR) y un transformador interno para "empujar" o "frenar" la tensión y llevarla a valores aceptables.
Solo en el momento exacto en que ocurre un corte total de energía (apagón) o el voltaje sale completamente de los rangos seguros, un interruptor interno (relé) hace "clic" y transfiere físicamente la carga hacia las baterías y el inversor.
El riesgo de los milisegundos
Ese relé mecánico tarda tiempo en actuar. El tiempo de transferencia (Transfer Time) en equipos Line-Interactive suele oscilar entre los 4 y 8 milisegundos.
Para la fuente de alimentación de una PC de oficina, 6 milisegundos sin energía es imperceptible. Pero para la electrónica de control sensible de una planta de Oil & Gas, un variador de frecuencia, o la robótica de una línea de ensamblaje, esos milisegundos son una eternidad. Provocan micro-reinicios de sistemas operativos, corrupción en bases de datos y la desincronización de maquinaria pesada.
On-Line Doble Conversión (VFI): El Estándar de la Industria

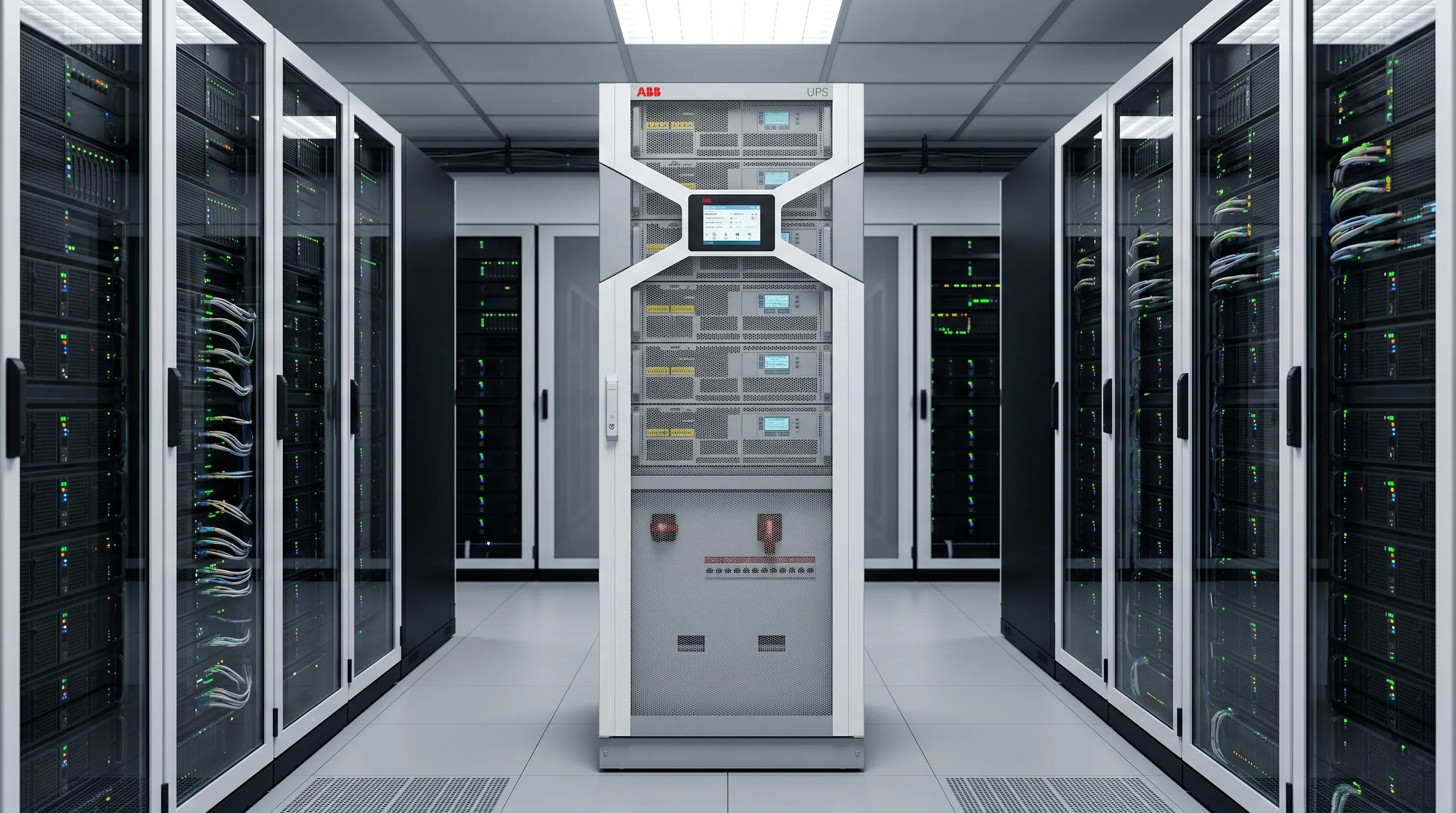

La sigla VFI significa Voltage and Frequency Independent (Independiente del Voltaje y la Frecuencia). Aquí es donde brillan los equipos robustos, como la línea de Sistemas UPS modulares y trifásicos de ABB.
En esta topología, la carga crítica nunca está conectada directamente a la red eléctrica pública. El flujo de energía pasa por dos transformaciones constantes y simultáneas:
- AC a DC (Rectificador): La energía alterna sucia de la calle entra al UPS y se convierte a corriente continua. Esta energía DC alimenta a las baterías para mantenerlas al 100% de su capacidad.
- DC a AC (Inversor): Simultáneamente, el UPS toma esa energía continua perfecta de las baterías y la vuelve a convertir a corriente alterna, generando una onda senoidal pura, limpia y regulada para alimentar la carga crítica.
Beneficios absolutos de la Doble Conversión
- Tiempo de transferencia CERO (0 ms): Dado que la carga siempre está siendo alimentada por el inversor (que a su vez toma energía de las baterías), cuando la luz se corta no hay nada que conmutar. El inversor simplemente sigue trabajando.
- Aislamiento Eléctrico Total (Firewall eléctrico): La doble conversión aísla por completo su maquinaria de la calle. Ningún armónico de alta frecuencia, ruido eléctrico de motores vecinos, ni pico de tensión llegará jamás a sus servidores.
Tabla Comparativa Técnica
Para facilitar la decisión de los gerentes de infraestructura y mantenimiento, resumimos las diferencias clave:
| Característica | Line-Interactive | On-Line Doble Conversión (VFI) |
|---|---|---|
| Tiempo de Transferencia | 4 a 8 milisegundos | ✔ 0 milisegundos (Cero) |
| Regulación de Frecuencia | ✘ Depende de la red pública | ✔ Independiente y generada internamente |
| Protección contra Armónicos | ✘ Nula / Muy Baja | ✔ Aislamiento Total |
| Vida útil de Baterías | Media (Sufren micro-descargas) | Alta (Carga constante controlada) |
| Aplicación Recomendada | Oficinas, Puntos de Venta (POS) | Data Centers, Industria Pesada, Quirófanos |
El impacto financiero de la elección incorrecta
Es cierto que una UPS Line-Interactive tiene un costo de adquisición menor. Sin embargo, en Maxener SRL acostumbramos a calcular el Costo Total de Propiedad (TCO) y el costo por tiempo de inactividad (Downtime Cost).
Si una perturbación eléctrica logra atravesar una UPS interactiva y quema el controlador principal de una empaquetadora, el costo de tener la línea de producción detenida durante 6 horas superará, con creces, la diferencia de precio que hubiera costado instalar un equipo On-Line Doble Conversión desde el día uno.
La clasificación normativa: VFI, VI y VFD
Los nombres comerciales varían de fabricante a fabricante, y por eso conviene apoyarse en la clasificación de la norma IEC 62040-3, que define tres categorías según cuánto depende la salida del equipo de lo que pasa en la entrada. Es el lenguaje que usan los pliegos técnicos y evita malentendidos.
| Clasificación | Qué significa | Topología |
|---|---|---|
| VFD | La salida depende de la tensión y de la frecuencia de entrada | Offline / standby |
| VI | La salida es independiente de la tensión, pero sigue a la frecuencia de entrada | Line-interactive |
| VFI | La salida es independiente de la tensión y de la frecuencia | On-line doble conversión |
Cuando una especificación exige VFI está pidiendo, en los hechos, doble conversión. Un equipo VI no cumple, por más que su folleto hable de onda senoidal pura o de regulación automática de tensión.
La frecuencia: el problema que el AVR no resuelve
La discusión suele concentrarse en la tensión, pero hay una variable que el line-interactive directamente no puede corregir: la frecuencia. Un regulador automático de tensión sube o baja voltaje mediante tomas de un transformador; no tiene forma de alterar los ciclos por segundo que vienen de la red.
Esto se vuelve crítico en dos escenarios muy comunes en la industria argentina. El primero es la alimentación desde grupo electrógeno: durante el arranque y ante escalones de carga, la frecuencia de un generador oscila bastante antes de estabilizarse. Un equipo VI transmite esa oscilación directamente a la carga. Un equipo VFI la absorbe y entrega 50 Hz estables.
El segundo son las redes débiles de punta de línea, donde el arranque de un motor grande en una planta vecina se siente en la propia instalación. Es una de las razones por las que en minería y en oil & gas la doble conversión no se discute.
Onda senoidal pura no es sinónimo de doble conversión
Es la confusión comercial más frecuente. Muchos equipos line-interactive entregan onda senoidal pura cuando trabajan desde batería, y lo publicitan con razón. Pero eso describe la forma de la onda del inversor, no cómo llega la energía a la carga cuando la red está presente. Mientras hay red, ese equipo sigue conectando la carga a la línea con la regulación que pueda, y sigue necesitando conmutar cuando algo falla. Onda senoidal pura y transferencia cero son dos características distintas.
Qué pasa realmente en esos milisegundos
Decir que la transferencia demora entre 4 y 8 milisegundos suena inofensivo. Vale la pena traducirlo a consecuencias concretas según el tipo de carga:
- PLCs y controladores: pueden reiniciar y quedar en estado indefinido. En un proceso continuo esto no significa perder unos segundos, sino un rearranque completo de línea que puede llevar horas.
- Servidores y bases de datos: una escritura interrumpida a mitad de camino puede dejar registros corruptos. El servidor vuelve, pero el dato ya se perdió.
- Variadores de frecuencia: disparan por subtensión de la barra de continua y detienen el motor que están comandando.
- Equipamiento médico: un reinicio durante un estudio obliga a repetirlo, con el paciente ya preparado.
- Instrumentación de laboratorio: un ensayo largo interrumpido cerca del final se pierde entero.
El denominador común es que el costo real casi nunca está en los milisegundos sin energía, sino en el tiempo de recuperación posterior.
Eficiencia y modo eco: la letra chica
La objeción clásica contra la doble conversión es el consumo, porque procesa toda la energía de forma permanente. Fue un argumento fuerte durante años y hoy pesó mucho menos: los equipos industriales actuales superan el 96 % de eficiencia trabajando en doble conversión plena.
Casi todos ofrecen además un modo eco, que alimenta la carga por el bypass mientras la red se mantiene dentro de tolerancia y salta al inversor cuando se sale. Sube la eficiencia, pero tiene una contrapartida que conviene entender antes de activarlo: mientras el modo eco está en funcionamiento, la carga vuelve a estar expuesta a la red y vuelve a existir un tiempo de transferencia.
Dicho de otro modo, el modo eco convierte temporalmente un equipo VFI en algo más parecido a un VI. Tiene sentido en instalaciones con red muy estable y cargas tolerantes. No tiene sentido cuando se eligió doble conversión justamente porque la carga no admite microcortes.
Cómo elegir según la carga
| Tipo de carga | Topología recomendada | Por qué |
|---|---|---|
| Puestos de trabajo y oficina | Line-interactive | Tolera microcortes; prioriza costo |
| Servidores y data center | On-line VFI | Integridad de datos y disponibilidad continua |
| PLCs y control de proceso | On-line VFI | Un reinicio implica rearranque de línea |
| Equipamiento médico | On-line VFI | Continuidad exigida por normativa y por riesgo clínico |
| Telecomunicaciones | On-line VFI o rectificador | Servicio permanente; muchas veces en continua |
| Alimentación desde grupo | On-line VFI | Es la única que corrige frecuencia |
Cuando la carga es de corriente continua, como en muchas aplicaciones de telecomunicaciones y subestaciones, la respuesta puede no ser un UPS sino un rectificador industrial, que resuelve el mismo problema con otra arquitectura.
Errores frecuentes al comparar presupuestos
- Comparar solo por kVA. Dos equipos de la misma potencia nominal pueden pertenecer a topologías distintas y no son intercambiables.
- Confundir onda senoidal pura con doble conversión, el punto que desarrollamos más arriba.
- No pedir el factor de potencia de salida. Un equipo de 10 kVA con factor 0,8 entrega 8 kW; otro con factor 1,0 entrega 10 kW. Es un 25 % de diferencia que no aparece en el título de la oferta.
- Ignorar el THD de entrada, que determina cuánto castiga el equipo al resto de la instalación y al grupo electrógeno.
- Dejar el banco de baterías afuera de la comparación, cuando suele ser una porción importante del costo total.
El detalle de cómo comparar ofertas está en la nota sobre precio de un UPS industrial en Argentina. Para la elección de potencia y autonomía, la referencia es cómo calcular la autonomía. Y si la instalación es trifásica, conviene revisar UPS trifásica industrial.
Preguntas frecuentes
¿Qué diferencia hay entre un UPS on-line y uno line-interactive?
En un UPS line-interactive la carga está conectada a la red y solo pasa a batería cuando la tensión sale de rango, con un tiempo de transferencia típico de 4 a 8 milisegundos. En un UPS on-line de doble conversión la carga siempre se alimenta desde el inversor, así que cuando corta la red no hay nada que conmutar: el tiempo de transferencia es cero y la carga queda aislada de la red.
¿Qué significa VFI en un UPS?
VFI es la sigla de Voltage and Frequency Independent, definida por la norma IEC 62040-3. Indica que la salida del equipo es independiente tanto de la tensión como de la frecuencia de entrada: el UPS regenera la onda completa. Es la clasificación que corresponde a la doble conversión on-line y la que exigen la mayoría de los pliegos industriales. Las topologías line-interactive se clasifican como VI y las offline como VFD.
¿Sirve un UPS line-interactive para una planta industrial?
Como protección principal de cargas críticas, no. Los milisegundos de transferencia alcanzan para provocar reinicios de PLCs, corrupción de bases de datos y desincronización de maquinaria. Además el line-interactive no corrige la frecuencia ni aísla los armónicos. Sí es razonable para cargas administrativas no críticas, puestos de trabajo o equipamiento de oficina.
¿Es cierto que un UPS on-line consume más energía?
Históricamente sí, porque la doble conversión procesa toda la energía de forma permanente. Con la electrónica actual esa diferencia se redujo mucho: los equipos industriales modernos superan el 96 % de eficiencia en doble conversión y ofrecen modos de ahorro que llegan a valores superiores. En la práctica, hoy la diferencia de consumo pesa mucho menos que el riesgo de una transferencia mal resuelta.
¿Qué es el modo eco de un UPS y conviene usarlo?
El modo eco alimenta la carga a través del bypass mientras la red está dentro de tolerancia, y pasa al inversor cuando se sale. Sube la eficiencia, pero reintroduce un tiempo de transferencia y deja la carga expuesta a la red mientras está activo. Conviene en instalaciones con red muy estable y cargas tolerantes; no conviene cuando se compró un equipo on-line justamente porque la carga no admite microcortes.
