Elegir el tamaño de una UPS industrial parece una cuenta simple: sumar los consumos y buscar un equipo un poco más grande. En la práctica, es donde se cometen los errores más caros. Una UPS subdimensionada pasa a bypass el día que arranca una carga pesada y deja la instalación sin protección; una sobredimensionada inmoviliza capital, trabaja con baja eficiencia y obliga a pagar un banco de baterías más grande de lo necesario.
Esta guía recorre, paso a paso, el método que usamos en ingeniería para dimensionar una UPS industrial: qué medir, cómo pasar de kW a kVA, cuánto margen dejar y qué detalles —corrientes de arranque, protecciones, redundancia— terminan de definir el equipo correcto. Al final hay un checklist con los datos que hacen falta para cotizar.
kVA, kW y factor de potencia: los tres números que definen una UPS
Toda UPS declara dos potencias. Los kVA son la potencia aparente: lo que el equipo puede entregar en tensión por corriente. Los kW son la potencia activa: la que efectivamente realiza trabajo en la carga. La relación entre ambas es el factor de potencia (FP = kW ÷ kVA).
Un equipo de 100 kVA con factor de potencia de salida 0,9 entrega como máximo 90 kW. Uno de 100 kVA con FP 1,0 entrega 100 kW. Por eso dos UPS con la misma cifra en kVA pueden tener capacidades reales distintas. Las gamas trifásicas actuales, como la ABB PowerWave 33, trabajan con factor de potencia 1,0: los kVA y los kW coinciden.
La regla es verificar las dos condiciones a la vez: los kW de la carga no pueden superar los kW del equipo, y los kVA de la carga no pueden superar sus kVA. En cargas de informática y control, con fuentes conmutadas modernas de factor de potencia cercano a 0,95-0,99, el límite suele ser el de kW. En cargas con una componente inductiva importante, puede ser el de kVA.
El error más común
Dimensionar sumando la chapa de los equipos. La placa indica la potencia máxima de la fuente, no el consumo real, y en instalaciones de control el consumo medido suele quedar bastante por debajo. Sumar chapas lleva casi siempre a sobredimensionar; no medir los picos puede llevar a lo contrario.
Paso 1: relevar la carga real
El punto de partida es saber qué se va a conectar a la UPS y cuánto consume de verdad. Hay dos caminos, y lo ideal es combinarlos:

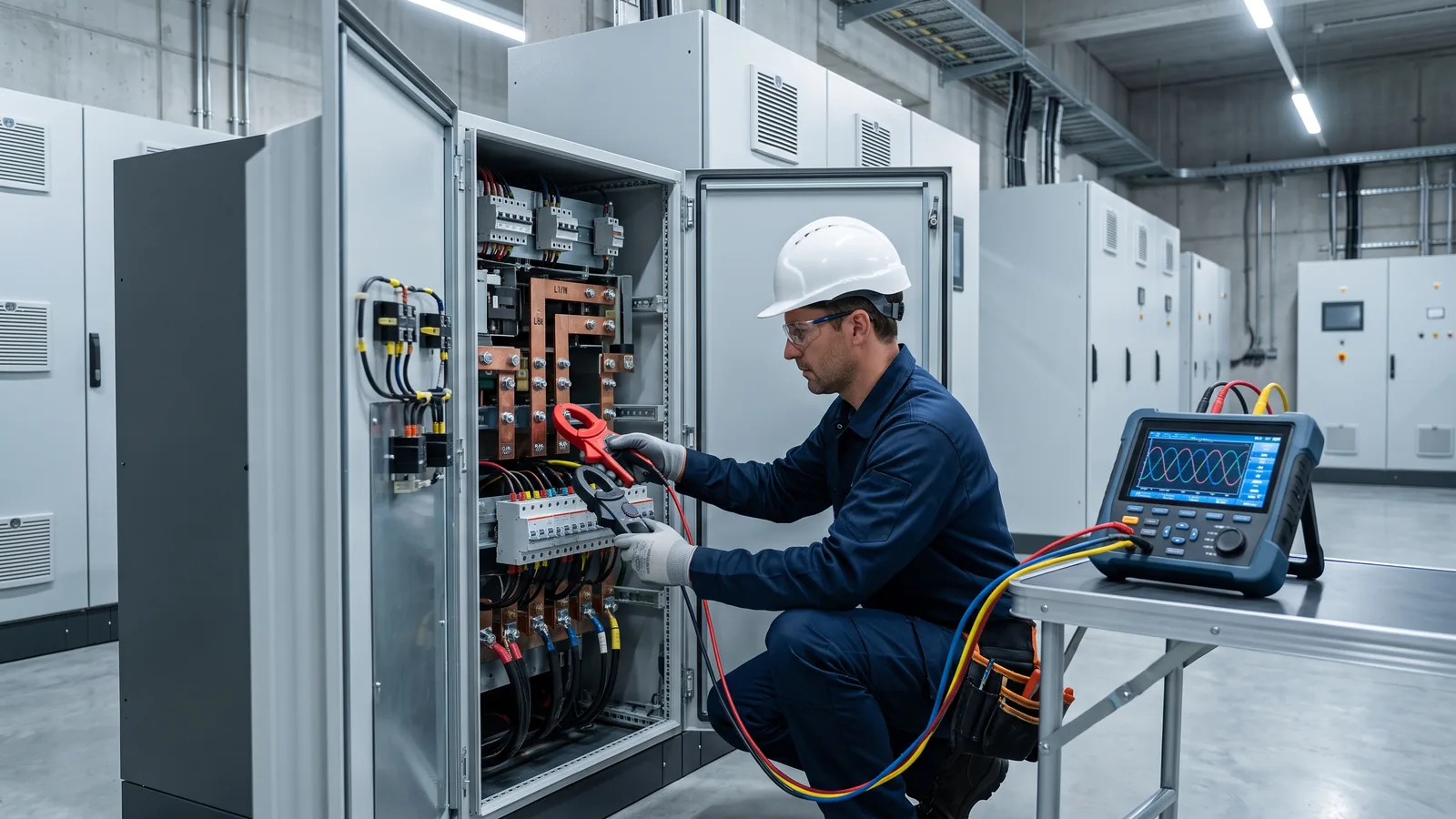

- Medición con analizador de redes. Registrar potencia activa, aparente, factor de potencia y armónicos durante al menos un ciclo completo de operación —una semana, en una planta con turnos—. Es el dato más confiable, porque muestra los picos reales y no los teóricos.
- Inventario de cargas. Listar cada equipo que va a quedar protegido, con su consumo y su tipo (fuente conmutada, motor, transformador, iluminación). Es el único camino en instalaciones nuevas, donde todavía no hay nada que medir.
En esta etapa también se decide qué no se conecta. Aire acondicionado, compresores, bombas y hornos casi nunca deberían ir detrás de la UPS: tienen corrientes de arranque altas, no son necesarios para un apagado seguro y multiplican el tamaño del equipo y del banco. Lo que va a la UPS es lo que no puede cortarse: control, instrumentación, comunicaciones, servidores y protecciones.
Paso 2: pasar el inventario a kW y kVA
Con la lista de cargas se calculan la potencia activa total y la aparente. Un ejemplo típico de una sala de control industrial:
| Carga | Potencia activa | Factor de potencia | Potencia aparente |
|---|---|---|---|
| PLC y sistema de control | 6,0 kW | 0,95 | 6,3 kVA |
| Servidores y red | 12,0 kW | 0,98 | 12,2 kVA |
| Instrumentación de campo | 4,0 kW | 0,90 | 4,4 kVA |
| Iluminación de emergencia de la sala | 3,0 kW | 0,95 | 3,2 kVA |
| Total | 25,0 kW | ≈ 0,96 | 26,1 kVA |
Sumar los kVA de forma aritmética, como en la tabla, es una simplificación conservadora: en la realidad las cargas no tienen exactamente el mismo desfasaje y la potencia aparente total resulta algo menor. Para un primer dimensionamiento, esa aproximación deja un margen de seguridad razonable.
Paso 3: margen de crecimiento y punto de trabajo
Una UPS industrial se compra para diez años o más, y la carga casi siempre crece. La práctica habitual es sumar un 20 a 30 % de margen sobre la carga actual. En el ejemplo: 25 kW × 1,25 = 31,25 kW. El tamaño comercial inmediato superior sería un equipo de 40 kVA / 40 kW.
Con esa elección, la UPS arranca trabajando al 62 % de su capacidad (25 ÷ 40), que es un punto de trabajo sano. Como referencia:
- Por debajo del 30 %: equipo sobredimensionado. La eficiencia cae en cargas bajas y se pagó potencia que no se usa.
- Entre 40 y 80 %: la zona ideal. Buena eficiencia y margen para picos y crecimiento.
- Por encima del 80-85 %: poco margen. Cualquier carga nueva o un arranque puede llevar el equipo a sobrecarga.
Si se espera que la carga crezca mucho pero de forma gradual, conviene mirar una arquitectura modular, que permite comprar la potencia de hoy y sumar módulos después. Lo desarrollamos en UPS modular vs. monolítica.
Paso 4: corrientes de arranque, factor de cresta y cargas no lineales
La potencia en régimen no es la única que importa. Hay tres fenómenos que pueden obligar a subir de tamaño aunque la cuenta de kW cierre.
Corrientes de arranque
Los transformadores, las fuentes con capacitores de entrada grandes y los motores toman al conectarse una corriente varias veces mayor que la nominal, durante milisegundos o segundos. El inversor de una UPS tiene una capacidad de sobrecarga limitada —del orden de 110 a 150 % durante segundos o minutos, según el fabricante y el modelo—. Si el pico la supera, el equipo transfiere a bypass para proteger el inversor. Por eso las cargas con arranques fuertes se energizan de a una o, directamente, se dejan fuera de la UPS.
Factor de cresta
Las fuentes conmutadas de servidores y equipos electrónicos toman corriente en picos cortos y altos, no en forma senoidal. La relación entre el pico y el valor eficaz es el factor de cresta, que en cargas informáticas ronda 3:1. Las UPS industriales de doble conversión están diseñadas para soportarlo, pero es un dato a confirmar cuando la mayor parte de la carga es electrónica.
Variadores y motores
Conectar variadores de frecuencia o motores a una UPS es posible, pero exige un análisis específico: arranques, energía regenerada al frenar y distorsión armónica. En general, lo que se protege con UPS es el control del variador, no su etapa de potencia.
Paso 5: las protecciones aguas abajo
Es el punto que más se olvida. Ante un cortocircuito en un circuito de salida, la corriente que puede aportar el inversor es limitada: mucho menor que la que aporta la red. Si el interruptor de ese circuito necesita más corriente para abrir, el inversor no alcanza a despejar la falla; el equipo transfiere a bypass y es la corriente de la red la que termina haciendo actuar la protección.
Eso funciona mientras el bypass esté disponible. Si la red está caída o fuera de sincronismo, un cortocircuito en un solo circuito puede terminar apagando toda la salida. Se resuelve en el diseño: interruptores aguas abajo de calibre chico en relación con la potencia del equipo, curvas adecuadas y un estudio de selectividad hecho con los datos de cortocircuito que publica el fabricante. Es una razón más para no elegir una UPS "justa".
Paso 6: corregir por temperatura y altura
La potencia nominal de una UPS se declara para condiciones de referencia: una temperatura ambiente que fija cada fabricante y una altura de hasta 1.000 metros sobre el nivel del mar. Por encima de esos valores se aplica un derateo: el equipo entrega menos potencia que la de su chapa, y los dos efectos se suman.
En una sala climatizada de la llanura pampeana el ajuste es nulo. En un yacimiento de la puna, a 4.000 metros, o en un shelter sin climatización en pleno verano, puede recortar una parte importante de la capacidad. El cálculo completo, con el derateo combinado por altura y temperatura, está en nuestra guía de dimensionamiento de UPS para minería y altura.
Paso 7: redundancia N, N+1 o 2N
Hasta acá se calculó cuánta potencia hace falta. La última decisión es cuánta potencia de reserva se quiere tener instalada, para que una falla del propio equipo no deje la carga sin protección:
| Configuración | Qué significa | Cuándo se usa |
|---|---|---|
| N | La potencia justa para la carga, sin reserva | Cargas importantes pero no críticas, o con otro respaldo |
| N+1 | Un módulo o un equipo de más: si uno falla, los demás sostienen la carga | La mayoría de las instalaciones industriales críticas |
| 2N | Dos sistemas completos e independientes, cada uno capaz de sostener la carga total | Data centers de alta disponibilidad y cargas con doble fuente de alimentación |
En el ejemplo de 25 kW actuales, una solución N+1 modular podría armarse con tres módulos de 20 kW: dos alcanzan para la carga con su margen de crecimiento y el tercero queda como respaldo. Si un módulo falla, se reemplaza en caliente, sin cortar la salida.
Paso 8: monofásica o trifásica, y el balance entre fases
Por encima de unos 10 kVA, lo habitual es una UPS trifásica (lo explicamos en cómo elegir una UPS trifásica industrial). Pero hay un detalle de dimensionamiento propio de estos equipos: la potencia se reparte entre las tres fases. Una UPS trifásica de 30 kVA ofrece 10 kVA por fase. Si las cargas monofásicas se concentran en una sola fase, esa fase entra en sobrecarga aunque el total esté lejos del límite.
Por eso el inventario de cargas tiene que indicar a qué fase va cada circuito, y el tablero de salida debe repartirlas de forma equilibrada. Un desbalance moderado es normal; uno grande obliga a sobredimensionar.
La autonomía se calcula aparte
Un error de concepto frecuente es pensar que una UPS "más grande" da más minutos de respaldo. No es así: la potencia del equipo define cuánta carga puede sostener; los minutos los define el banco de baterías. Son dos cálculos separados. Una UPS de 40 kVA puede tener diez minutos o dos horas de autonomía, según el banco que se le asocie. El método está en cómo calcular la autonomía de un UPS.
Errores frecuentes al dimensionar
- Sumar la chapa de los equipos en lugar de medir el consumo real.
- Verificar solo los kVA y no los kW, o al revés.
- Conectar cargas que no son críticas y tienen arranques fuertes, como aire acondicionado o bombas.
- No dejar margen de crecimiento y quedarse corto en dos o tres años.
- Sobredimensionar "por las dudas" y terminar con un equipo trabajando al 20 %.
- Ignorar el balance entre fases en un equipo trifásico.
- No revisar la selectividad de las protecciones de salida.
- Olvidar el derateo por temperatura o altura en sitios exigentes.
Checklist: qué datos hacen falta para cotizar una UPS
- Lista de cargas a proteger, con su potencia (idealmente medida) y su tipo.
- Tensión y configuración: monofásica o trifásica, en la entrada y en la salida.
- Autonomía requerida y si la instalación tiene grupo electrógeno.
- Crecimiento previsto de la carga en los próximos años.
- Nivel de redundancia buscado: N, N+1 o 2N.
- Condiciones del sitio: temperatura, altura, polvo y espacio disponible.
- Planos o fotos del tablero donde se va a conectar.
Con esos datos, la cotización sale en menos de 24 horas. Si falta alguno, lo resolvemos en conjunto: muchas veces la medición de la carga es el primer paso del proyecto. La gama de equipos disponible está en UPS industriales ABB, y las diferencias entre modelos en UPS ABB: cuál elegir.
Preguntas frecuentes
¿Cómo se calcula el tamaño de una UPS industrial?
Se releva la carga real a proteger, idealmente con un analizador de redes; se calcula su potencia en kW y en kVA; se suma un margen de crecimiento del 20 al 30 % y se elige el tamaño comercial inmediato superior. Después se verifican las corrientes de arranque, la selectividad de las protecciones, el derateo por temperatura o altura y el nivel de redundancia.
¿Qué diferencia hay entre kVA y kW en una UPS?
Los kVA son la potencia aparente y los kW la potencia activa, la que realmente consume la carga. La relación entre ambos es el factor de potencia. Una UPS tiene que cubrir las dos: los kW y los kVA de la carga deben quedar por debajo de los del equipo. Las UPS trifásicas modernas con factor de potencia 1,0 tienen la misma cifra en kVA y en kW.
¿A qué porcentaje de carga conviene que trabaje una UPS?
Entre el 40 y el 80 % de su capacidad. Por debajo del 30 % el equipo está sobredimensionado y pierde eficiencia; por encima del 80-85 % queda poco margen para picos, arranques y crecimiento de la carga.
¿Se pueden conectar motores o aire acondicionado a una UPS?
Se puede, pero rara vez conviene. Tienen corrientes de arranque altas que obligan a sobredimensionar el equipo y el banco de baterías, y no suelen ser cargas críticas. Lo habitual es proteger con la UPS el control y dejar la potencia en la red o en el grupo electrógeno.
¿Qué es la redundancia N+1 en una UPS?
Es instalar un módulo o un equipo más de los necesarios para la carga. Si uno falla, los restantes sostienen la carga sin interrupción. En las UPS modulares, el módulo averiado se reemplaza en caliente, sin cortar la salida.
¿Una UPS más grande da más autonomía?
No. La potencia de la UPS define cuánta carga puede sostener; la autonomía la define el banco de baterías. Son dos cálculos separados: el mismo equipo puede tener minutos u horas de respaldo según el banco que se le asocie.
