Una UPS de primera línea mal instalada rinde como una UPS mediocre. Buena parte de las fallas que se atribuyen al equipo tienen su origen en la instalación: una sala que se recalienta, un banco de baterías sin ventilación, protecciones que no coordinan o la falta de un bypass que permita hacer el mantenimiento sin cortar la carga.
Esta guía repasa lo que hay que resolver en la instalación de una UPS industrial y de su banco de baterías: la sala, el calor, la ventilación, el montaje del banco, la conexión eléctrica, el bypass de mantenimiento y las pruebas de puesta en marcha. Sirve tanto para un proyecto nuevo como para revisar una instalación existente.
La sala: lo primero que se define
La ubicación de la UPS se decide antes de comprarla, no cuando el equipo llega al sitio. Los puntos a resolver son estos:
| Aspecto | Qué verificar | Por qué importa |
|---|---|---|
| Temperatura | Idealmente 20-25 °C en la zona de las baterías | Por encima de 25 °C el banco envejece mucho más rápido |
| Espacio y accesos | Distancias de servicio del manual, y puertas y pasillos por donde tiene que entrar el gabinete | Un gabinete que no pasa por la puerta frena la obra |
| Carga sobre el piso | Peso del gabinete y del banco frente a la resistencia de la losa | Un banco grande puede pesar varias toneladas |
| Entorno | Sin cañerías de agua encima, sin polvo y sin materiales almacenados | El agua y el polvo son dos causas directas de falla |
| Ventilación | Extracción del calor de la UPS y del hidrógeno del banco | Define la vida útil y la seguridad de la sala |
| Acceso para mantenimiento | Frente libre y, según el modelo, acceso lateral o trasero | Sin acceso no hay mantenimiento posible |
Una aclaración útil: la electrónica de la UPS tolera más temperatura que las baterías. Si el equipo y el banco comparten la sala, la temperatura objetivo la fija el banco.
Cuánto calor genera una UPS
Ninguna UPS tiene un 100 % de eficiencia: la diferencia entre la potencia que toma y la que entrega se convierte en calor, y la climatización de la sala tiene que extraerlo. La cuenta es simple:
Calor disipado (kW) = potencia de carga (kW) × (1 ÷ eficiencia − 1)
Ejemplo: una UPS de doble conversión con un 96 % de eficiencia, alimentando 100 kW de carga, disipa 100 × (1 ÷ 0,96 − 1) ≈ 4,2 kW de calor. La tabla muestra cuánto cambia con la eficiencia:
| Eficiencia de la UPS | Calor disipado por cada 100 kW de carga |
|---|---|
| 94 % | ≈ 6,4 kW |
| 96 % | ≈ 4,2 kW |
| 97 % | ≈ 3,1 kW |
A eso se suman las pérdidas del banco durante la carga y las de los tableros. Con ese dato se dimensiona el aire acondicionado de la sala, que además conviene que sea redundante: si el único equipo de frío falla un fin de semana de verano, la UPS termina en alarma de sobretemperatura.
Ventilación de la sala de baterías: el hidrógeno
Las baterías de plomo-ácido liberan hidrógeno durante la carga. En las VRLA (selladas), la mayor parte del gas se recombina dentro de la batería, pero no todo: una fracción se libera, y la cantidad crece mucho ante una sobrecarga o una falla del cargador. El hidrógeno es inflamable a partir de una concentración del 4 % en el aire, y por eso la ventilación de la sala no es opcional.
La norma IEC 62485-2 establece cómo calcular el caudal de ventilación necesario, en función de la cantidad de celdas, la capacidad del banco y la corriente de gasificación de cada tecnología. Según el tamaño del banco, alcanza con ventilación natural —aberturas de entrada y de salida— o hace falta extracción forzada. Otras precauciones:
- Nada que genere chispas cerca del banco: tomacorrientes, interruptores o herramientas sin aislar.
- La salida de aire tiene que estar en la parte alta de la sala, porque el hidrógeno es más liviano que el aire y se acumula arriba.
- Cartelería de riesgo y prohibición de fumar en el acceso.
Las baterías de litio no liberan hidrógeno en operación normal, pero tienen sus propios requisitos: gestión electrónica (BMS) y consideraciones de protección contra incendio. La comparación completa está en baterías de litio vs. plomo-ácido.

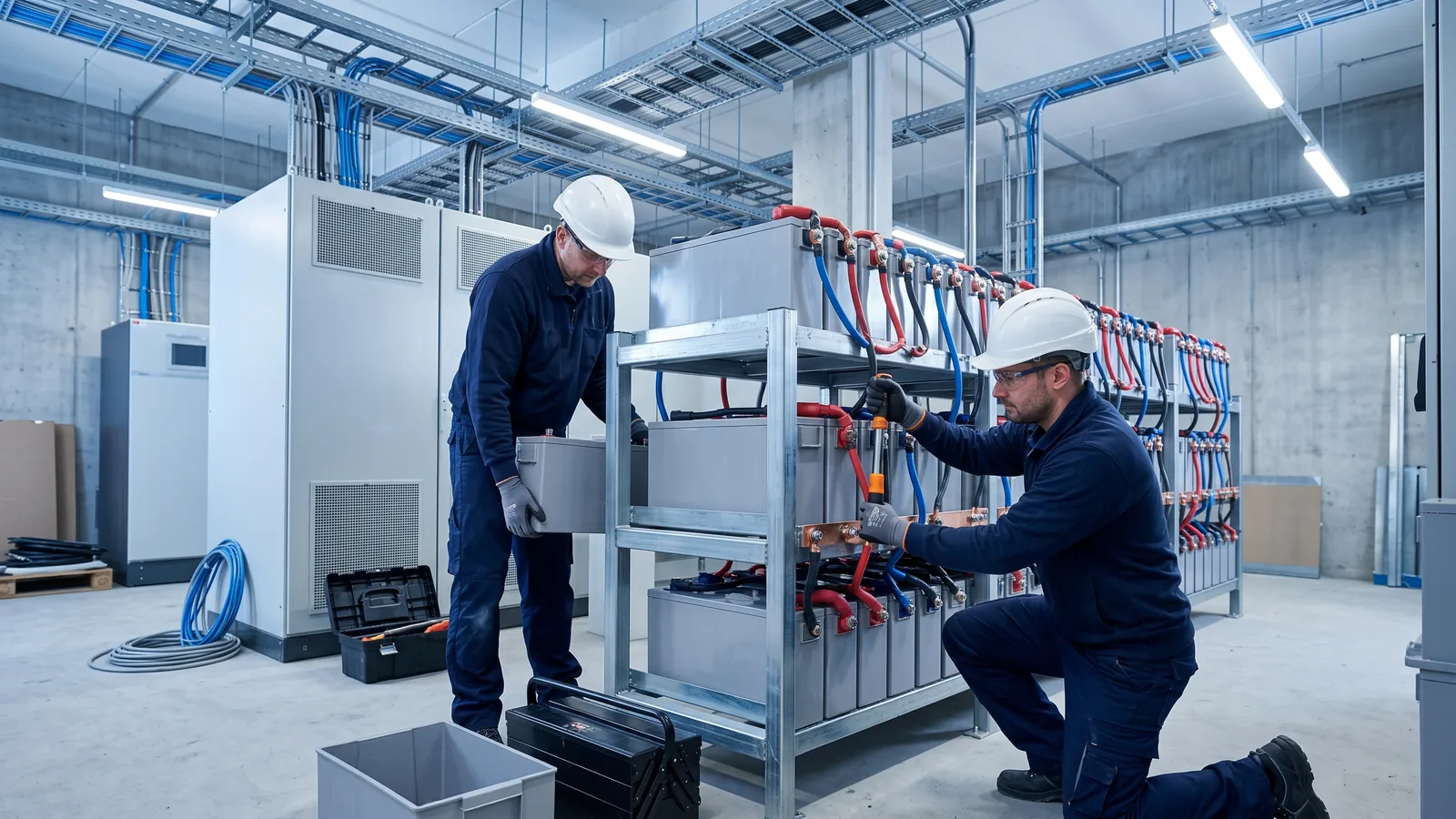

El montaje del banco de baterías
El banco puede ir dentro del propio gabinete de la UPS (en equipos chicos), en gabinetes de baterías adosados o en racks abiertos cuando es grande. En cualquier caso:
- Baterías del mismo modelo, fabricante y lote. Mezclar bloques de distinta edad o marca desbalancea la carga y acorta la vida de todo el banco.
- Torque de los bornes según el fabricante, con herramienta aislada y llave dinamométrica. Una conexión floja calienta y genera caída de tensión; una sobreajustada daña el borne.
- Protección de continua junto al banco: fusibles o un interruptor de continua que permitan aislarlo y lo protejan ante un cortocircuito en el cableado.
- Cable de continua bien dimensionado. Las corrientes en continua son altas, y la caída de tensión en un cable largo recorta autonomía. Cuanto más cerca del equipo esté el banco, mejor.
- Separación para ventilación entre bloques, sin apilarlos más allá de lo que indica el fabricante.
- Identificación de cada bloque, para poder registrar las mediciones individuales en cada mantenimiento.
Cómo se dimensiona el banco para los minutos de respaldo que hacen falta está en cómo calcular la autonomía de un UPS, y la oferta de bancos en bancos de baterías industriales.
La conexión eléctrica: entradas, salida y protecciones
El tablero donde se conecta la UPS define buena parte de su confiabilidad:
- Doble entrada. Muchas UPS industriales tienen una entrada para el rectificador y otra independiente para el bypass. Alimentarlas desde interruptores separados permite que una falla en una no deje sin respaldo a la otra.
- Protecciones de entrada dimensionadas según los datos del fabricante, contemplando la corriente de recarga de las baterías, que se suma a la de la carga.
- Protecciones de salida selectivas. La corriente de cortocircuito que aporta el inversor es limitada, y los interruptores aguas abajo tienen que poder abrir con ella. Lo explicamos en cómo dimensionar una UPS industrial.
- Neutro dimensionado para armónicos. Con muchas cargas electrónicas monofásicas, las corrientes armónicas se suman en el neutro, que puede llegar a llevar más corriente que las fases.
- Puesta a tierra y esquema de conexión a tierra definidos en el proyecto, de acuerdo con la reglamentación AEA 90364 para instalaciones eléctricas.
El bypass externo de mantenimiento
Es uno de los componentes más baratos de la instalación y el que más paradas evita. Un bypass externo de mantenimiento es un tablero con, típicamente, tres interruptores —entrada, salida y bypass— y enclavamientos que impiden maniobras incorrectas. Permite pasar la carga a la red y aislar la UPS por completo, sin cortar la alimentación de los equipos.
Sin ese tablero, cualquier intervención que exija desenergizar la UPS obliga a parar la planta. Con él, el mantenimiento, una reparación o incluso el reemplazo completo del equipo se hacen con la carga alimentada. No hay que confundirlo con el bypass estático interno de la UPS: ese conmuta de forma automática, pero está dentro del equipo y no permite aislarlo.
Si hoy no tiene bypass de mantenimiento
Se puede agregar a una instalación existente. Requiere una parada corta y planificada para intercalar el tablero y, a partir de ahí, todas las intervenciones futuras se hacen sin cortar. En nuestros proyectos de ingeniería y obras lo armamos junto con los tableros de transferencia automática.
Señales, monitoreo y parada de emergencia
- Monitoreo remoto: tarjeta de red (SNMP) o Modbus para integrar la UPS al sistema de gestión del edificio, al SCADA o al DCS. Así las alarmas llegan a quien tiene que verlas, aunque nadie pase por la sala.
- Contactos secos para señalizar los estados básicos —en batería, batería baja, falla— a un PLC o a un tablero de alarmas.
- Pulsador de parada de emergencia (EPO) cableado según el procedimiento de la planta y protegido contra accionamientos accidentales.
Saber qué significa cada aviso que va a llegar por esas señales es la otra mitad del trabajo: está en alarmas de una UPS: qué significa cada una y qué hacer.
Puesta en marcha: qué se prueba antes de entregar
- Inspección de la instalación: conexiones, torque, polaridad del banco, puesta a tierra y distancias.
- Verificación de las tensiones y de la secuencia de fases en ambas entradas.
- Arranque del equipo según el procedimiento del fabricante y carga completa de las baterías.
- Pruebas de transferencia: de red a batería y regreso, de inversor a bypass y regreso, y la maniobra completa del bypass de mantenimiento.
- Prueba con banco de carga, para verificar el comportamiento a potencia real.
- Prueba de autonomía con las baterías cargadas, midiendo los minutos efectivos contra los de diseño.
- Prueba de la parada de emergencia y de las señales de monitoreo.
- Protocolo firmado con todos los valores medidos, que queda como referencia para los mantenimientos futuros.
Ese protocolo inicial es el punto de partida del plan de mantenimiento: sin valores de referencia, no hay forma de saber cuánto se deterioró el equipo con los años.
Errores de instalación frecuentes
- Usar la sala de la UPS como depósito, bloqueando rejillas y climatización.
- Ubicar el banco de baterías junto a una fuente de calor o expuesto al sol.
- No instalar un bypass externo de mantenimiento.
- Mezclar baterías de distinta edad o fabricante.
- Usar un cable de continua largo o subdimensionado.
- Instalar las protecciones de salida sin estudio de selectividad.
- Dejar el equipo en bypass después de la puesta en marcha o de una intervención.
- No guardar el protocolo de puesta en marcha.
En instalaciones exigentes, como las de Oil & Gas o las de minería en altura, cada uno de estos puntos se vuelve más crítico por el ambiente y la distancia.
Preguntas frecuentes
¿Qué necesita una sala para instalar una UPS industrial?
Temperatura controlada (idealmente 20-25 °C donde están las baterías), espacio de servicio según el manual, un piso que soporte el peso del equipo y del banco, ventilación para disipar el calor y el hidrógeno de las baterías, y un entorno limpio, sin cañerías de agua ni materiales almacenados.
¿La sala de baterías necesita ventilación?
Sí. Las baterías de plomo-ácido, incluso las selladas VRLA, liberan hidrógeno durante la carga, y ese gas es inflamable a partir del 4 % en el aire. La norma IEC 62485-2 define cómo calcular el caudal de ventilación según la cantidad de celdas y la capacidad del banco.
¿Qué es un bypass de mantenimiento y hace falta?
Es un tablero externo con interruptores y enclavamientos que permite pasar la carga a la red y aislar la UPS por completo sin cortar la alimentación. Hace falta en cualquier carga crítica: sin él, cada mantenimiento o reparación exige una parada. Se puede agregar a una instalación existente.
¿A qué distancia puede estar el banco de baterías de la UPS?
Lo más cerca posible. Las corrientes en continua son altas y un cable largo genera una caída de tensión que reduce la autonomía. Cuando la distancia es inevitable, se compensa con mayor sección de cable, y siempre con una protección de continua junto al banco.
¿Cuánto calor genera una UPS industrial?
Se calcula como potencia de carga × (1 ÷ eficiencia − 1). Una UPS con 96 % de eficiencia que alimenta 100 kW disipa unos 4,2 kW de calor, a los que se suman las pérdidas del banco y de los tableros. Con ese valor se dimensiona la climatización de la sala.
¿Qué se prueba en la puesta en marcha de una UPS?
Las conexiones y la secuencia de fases, el arranque según el fabricante, las transferencias entre red, batería y bypass, la maniobra del bypass de mantenimiento, la prueba con banco de carga, la prueba de autonomía y la parada de emergencia. Todo queda registrado en un protocolo que sirve de referencia para los mantenimientos.
